Cavo elettrico audio/video SABIX® R flex Data IQ DVI Dual-Link

di datia bassa emissione di fumoresistente all'olio

Prodotto
SABIX® R flex Data IQ DVI Dual-Link — cavo dati e segnale digitale per veicoli ferroviari, progettato per la trasmissione video ad alta risoluzione e segnali differenziali ad alta velocità.

Applicazione
Il SABIX® R flex Data IQ DVI Dual-Link è un cavo di segnale e dati digitale sviluppato specificamente per la tecnologia ferroviaria per la trasmissione video ad alta risoluzione nei veicoli ferroviari. Progettato per applicazioni ad alta velocità di trasmissione dati come sistemi di informazione passeggeri, soluzioni di display nei treni, videosorveglianza o sistemi di infotainment, consente una trasmissione stabile dei segnali differenziali ad alta velocità. Il cavo soddisfa i requisiti di protezione antincendio R15 (EL1A) e R16 (EL1B) secondo EN 45545-2 per i livelli di rischio HL1 e HL2. Un'impedenza caratteristica definita di 100 Ω ± 10 %, un efficace schermatura complessiva composta da lamina di alluminio e treccia di rame stagnato e la tecnologia materiale SABIX® senza alogeni garantiscono una trasmissione affidabile in condizioni elettromagnetiche e meccaniche impegnative.

Caratteristiche principali

• senza alogeni
• assenza di propagazione della fiamma
• ritardante di fiamma e autoestinguente
• ritardante secondo UN/ECE R118
• conforme ai requisiti R15 (EL1A) e R16 (EL1B) secondo EN 45545-2 per HL1-2
• bassa emissione di fumo
• test di tossicità effettuato
• bassa corrosione
• resistente a oli e carburanti
• flessibile per spazi di installazione ristretti
• resistente a sollecitazioni meccaniche
• ottime caratteristiche di trasmissione
• privo di PFAS

Costruzione

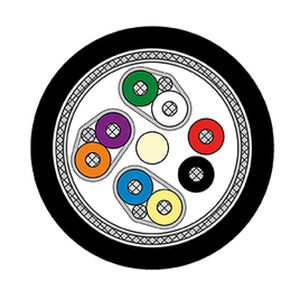

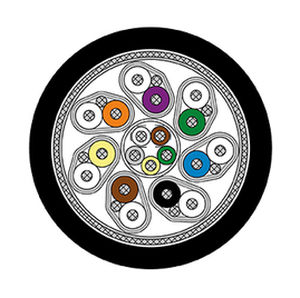

Dimensione: 7 x (2 x 28 AWG)ST + 5 x 28 AWG
Conduttore: trefoli di rame stagnato, fili sottili
Isolamento: SABIX® speciale
Codice colore: secondo disegno
Trecciatura: secondo disegno
Schermatura: lamina di alluminio e treccia di rame stagnato
Materiale guaina: SABIX® speciale
Colore guaina: nero (simile RAL 9005)

Dati tecnici
Numero articolo: 6650-0001
Tensione di esercizio di picco: max. 90 V
Tensione (UL): 300 V
Tensione di prova: conduttore/conduttore: 2000 V; conduttore/schermo: 2000 V
Raggio minimo di curvatura: posa fissa: 4 x d; applicazione flessibile: 12 x d
Intervallo di temperatura: UL: fino a +75 °C; posa fissa: -50/+90 °C; applicazione flessibile: -40/+90 °C
Senza alogeni: secondo EN 50306-1 + EN 50264-1. Sviluppo di HCl ≤ 0,5 % secondo IEC 60754-1. pH ≥ 4,3 e conducibilità ≤ 10,0 µS/mm secondo IEC 60754-2. Contenuto di fluoro ≤ 0,1 % secondo IEC 60684-2
Prestazioni al fuoco: nessuna propagazione della fiamma secondo IEC 60332-3-25 + VDE 0482-332-3-25 e EN 50305 + VDE 0260-305 sezione 9.1.2; ritardante e autoestinguente secondo IEC 60332-1-2 + VDE 0482-332-1-2; ritardante secondo ISO 6722 (UN/ECE R118)
Densità fumo: secondo IEC 61034 + VDE 0482-1034
Tossicità: secondo EN 50305 + VDE 0260-305
Resistenza a oli e carburanti: secondo EN 50264-1 + VDE 0260-264-1
Impedenza caratteristica: 100 Ω ± 10 Ω
Flessibilità: buona
Resistenza agli agenti atmosferici: buona
Applicazione: adatto per applicazioni DVI Dual-Link
Assenza di sostanze nocive: conforme alla direttiva RoHS dell'Unione Europea

Dimensioni (articolo di esempio)
Codice articolo: L66500001
Dimensione: 7 x (2 x 28 AWG)ST + 5 x 28 AWG
Ø esterno: ca. 8,6 mm / max. 8,9 mm
Quantità di rame: 49,7 kg/km
Peso cavo ≈: 98 kg/km
Nota: altre dimensioni e colori disponibili su richiesta.

Esempio di marcatura
Esempio di marcatura: SAB BRÖCKSKES · D-VIERSEN · SABIX® R flex Data IQ 7x(2x28AWG)ST+5x28AWG DVI Dual-Link L6650-0001 UL AWM Style 21080 75°C 300V CE

Caratteristiche / specifiche tecniche

• Progettato per veicoli ferroviari e conforme a EN 45545-2 (R15 EL1A, R16 EL1B) per HL1 e HL2
• Impedenza caratteristica: 100 Ω ± 10 Ω adatta ai segnali differenziali ad alta velocità
• Schermatura totale: lamina di alluminio + treccia di rame stagnato per la protezione EMI
• Isolamento e guaina SABIX® senza alogeni con basso HCl, bassa conducibilità e pH definito
• Intervalli di temperatura: posa fissa: -50/+90 °C; flessibile: -40/+90 °C; classificazione UL fino a +75 °C
• Tensione di prova elettrica conduttore/conduttore e conduttore/schermo: 2000 V
• Meccanica: buona flessibilità, resistente a sollecitazioni meccaniche, adatto per installazioni compatte
• Resistenza chimica: resistente a oli e carburanti
• Fumo e tossicità: bassa emissione di fumo e testata la tossicità secondo le normative pertinenti
• Diametro tipico: ca. 8,6 mm (max 8,9 mm); peso tipico ≈ 98 kg/km
