Cavo elettrico audio/video SABIX® R flex Data IQ

di datia bassa emissione di fumocon schermo in rame

Applicazione
Il SABIX® R flex Data IQ HDMI / DVI / DisplayPort è un cavo dati digitale sviluppato specificamente per la tecnologia ferroviaria e per interfacce video e multimediali ad alta risoluzione nei veicoli ferroviari. Consente la trasmissione affidabile di segnali differenziali ad alta velocità ed è adatto per sistemi di informazione passeggeri, soluzioni display, videosorveglianza e sistemi di infotainment. Il cavo soddisfa i requisiti di protezione antincendio R15 (EL1A) e R16 (EL1B) secondo EN 45545-2 per i livelli di pericolo HL1 e HL2. Un'impedenza caratteristica definita di 100 Ω ± 10%, un'efficace schermatura complessiva composta da lamina di alluminio e treccia di rame stagnato, e una costruzione robusta senza alogeni assicurano una trasmissione stabile del segnale in condizioni elettromagnetiche e meccaniche gravose.

Caratteristiche principali

• senza alogeni
• assenza di propagazione della fiamma
• ritardante di fiamma e autoestinguente
• ritardante di fiamma secondo UN/ECE R118
• conforme ai requisiti R15 (EL1A) e R16 (EL1B) secondo EN 45545-2 per HL1-2
• bassa emissione di fumo
• testato per tossicità
• bassa corrosione
• resistente a oli e carburanti
• flessibile per spazi di installazione ridotti
• resistente a sollecitazioni meccaniche
• ottime caratteristiche di trasmissione
• privo di PFAS

Costruzione

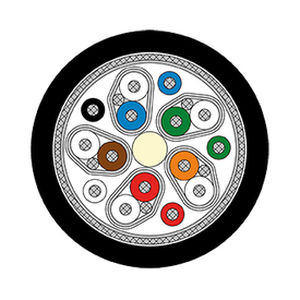

Dimensione: 5 x (2 x 28 AWG)ST + 5 x 28 AWG
Conduttore: trefoli di rame stagnato, fili sottili
Isolamento: SABIX® speciale
Codice colori: secondo disegno
Torsione: secondo disegno
Schermatura: lamina di alluminio e treccia in rame stagnato
Guscio: SABIX® speciale
Colore guaina: nero (simile RAL 9005)

Dati tecnici
Numero articolo: 6650-0002
Tensione di esercizio di picco: max. 90 V
Tensione (UL): 300 V
Tensione di prova: conduttore/conduttore: 2000 V; conduttore/schermo: 2000 V
Raggio minimo di curvatura: posa fissa: 4 x d; applicazione flessibile: 12 x d
Intervallo di temperatura: UL: fino a +75 °C; posa fissa: -50 / +90 °C; applicazione flessibile: -40 / +90 °C
Senza alogeni: secondo EN 50306-1 + EN 50264-1; sviluppo HCl ≤ 0,5% secondo IEC 60754-1; pH ≥ 4,3 secondo IEC 60754-2; conducibilità ≤ 10,0 µS/mm secondo IEC 60754-2; contenuto di fluoro ≤ 0,1% secondo IEC 60684-2
Prestazione al fuoco: nessuna propagazione della fiamma secondo IEC 60332-3-25 e EN 50305; ritardante di fiamma e autoestinguente secondo IEC 60332-1-2; ritardante secondo ISO 6722 (UN/ECE R118)
Densità del fumo: secondo IEC 61034
Tossicità: secondo EN 50305
Resistenza a oli e carburanti: secondo EN 50264-1
Impedenza caratteristica: 100 Ω ± 10 Ω
Flessibilità: buona
Resistenza agli agenti atmosferici: buona
Applicazione: adatto per applicazioni HDMI, DVI e DisplayPort
Assenza di sostanze nocive: conforme alla direttiva RoHS dell'Unione europea

Caratteristiche / Specifiche tecniche

• Nome commerciale: SABIX® R flex Data IQ
• Titolo completo del prodotto: SABIX® R flex Data IQ HDMI/DVI/DisplayPort
• Numero articolo: 6650-0002
• Dimensione: 5 x (2 x 28 AWG)ST + 5 x 28 AWG
• Ø esterno (tip./max.): ca. 7,8 mm / max. 8,0 mm
• Quantità di rame (≈): 40,8 kg/km
• Peso del cavo (≈): 82 kg/km
• Impedenza caratteristica: 100 Ω ± 10 Ω
• Intervallo di temperatura (flessibile): -40 °C a +90 °C
• Raggio minimo di curvatura (flessibile): 12 x d
• Schermatura: lamina di alluminio + treccia in rame stagnato
• Guaina: SABIX® speciale (nera)
• Norme / Omologazioni: EN 45545-2 (R15/R16 HL1-2), UN/ECE R118, UL, CE, RoHS
