Cavo elettrico di dati SABIX® R flex Data IQ

USB 3.0a bassa emissione di fumocon schermo in rame

Panoramica del prodotto
Il SABIX® R flex Data IQ USB 3.0 (USB 3.2 Gen 1x1) è un cavo dati USB 3.0 ad alte prestazioni e privo di alogeni, sviluppato per le reti di bordo di veicoli ferroviari e stradali. Fornisce un'impedenza caratteristica definita di 90 Ω ± 10 % e schermatura completa per garantire trasmissione dati ad alta velocità stabile in ambienti elettromagneticamente impegnativi. Adatto per sistemi di infotainment, interfacce di diagnostica/manutenzione e comunicazioni veicolari. La costruzione priva di alogeni riduce fumi e gas corrosivi e soddisfa i requisiti di protezione antincendio R15 (EL1A) e R16 (EL1B) secondo EN 45545-2 per i livelli di pericolo HL1 e HL2.

Caratteristiche principali

• privo di alogeni
• assenza di propagazione della fiamma
• ritardante di fiamma e autoestinzione
• ritardante secondo UN/ECE R118
• conforme a EN 45545-2 R15 (EL1A) e R16 (EL1B) per HL1-2
• bassa emissione di fumo
• testato per tossicità
• bassa corrosività
• resistente a oli e carburanti
• flessibile per spazi di installazione ristretti
• resistente a sollecitazioni meccaniche
• ottime caratteristiche di trasmissione
• senza PFAS

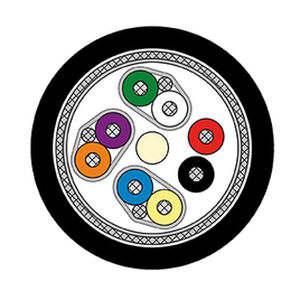

Costruzione
Dimensione: 3 x (2 x 30 AWG)ST + 2 x 28 AWG
Conduttore: trefoli di rame stagnato, fili sottili
Isolamento: Special SABIX®
Codifica colori: secondo disegno
Trefolatura: secondo disegno
Schermo: lamina di alluminio e treccia in rame stagnato
Materiale guaina: Special SABIX®
Colore guaina: nero (simile RAL 9005)

Dati tecnici
Numero articolo: 6650-0003
Tensione massima di esercizio: max. 90 V
Tensione UL: 300 V
Tensione di prova: anima/anima: 2000 V; anima/schermo: 2000 V
Raggio minimo di curvatura: installazione fissa: 4 x d; applicazione flessibile: 12 x d
Intervallo di temperatura: UL: fino a +75 °C; installazione fissa: -50/+90 °C; applicazione flessibile: -40/+90 °C
Privo di alogeni: secondo EN 50306-1 + EN 50264-1. Sviluppo HCl ≤ 0,5 % secondo IEC 60754-1. pH ≥ 4,3 e conducibilità ≤ 10,0 µS/mm secondo IEC 60754-2. Contenuto di fluoro ≤ 0,1 % secondo IEC 60684-2
Comportamento al fuoco: nessuna propagazione della fiamma secondo IEC 60332-3-25 e EN 50305; ritardante di fiamma e autoestinzione secondo IEC 60332-1-2; ritardante secondo ISO 6722 (UN/ECE R118)
Densità del fumo: secondo IEC 61034
Tossicità: secondo EN 50305
Resistenza a oli e carburanti: secondo EN 50264-1
Impedenza caratteristica: 90 Ω ± 10 Ω
Flessibilità: buona
Resistenza agli agenti atmosferici: buona
Applicazione: idoneo per applicazioni USB 3.0
Assenza di sostanze nocive: conforme alla direttiva RoHS dell'Unione Europea

Dimensioni (esempio articolo)
Nr. articolo: L66500003 — Dimensione: 3 x (2 x 30 AWG)ST + 2 x 28 AWG — Ø esterno ca. 5,2 mm / max. 5,6 mm — Rame: 22,5 kg/km — Peso cavo: ≈ 39 kg/km

Caratteristiche / specifiche tecniche

• Modello / Serie: SABIX® R flex Data IQ
• Numero articolo (esempio): 6650-0003
• Dimensione: 3 x (2 x 30 AWG)ST + 2 x 28 AWG
• Conduttore: trefoli di rame stagnato, fili sottili
• Isolamento / Guaina: Special SABIX®
• Schermo: lamina alluminio + treccia rame stagnato
• Impedenza caratteristica: 90 Ω ± 10 Ω
• Tensione massima di esercizio: max. 90 V (UL 300 V)
• Tensione di prova: 2000 V (anima/anima e anima/schermo)
• Raggio minimo di curvatura: fisso 4 x d, flessibile 12 x d
• Intervallo di temperatura: UL fino a +75 °C; fisso -50/+90 °C; flessibile -40/+90 °C
• Fuoco & fumo: EN 45545-2 (R15 EL1A / R16 EL1B HL1-2), IEC 60332, IEC 61034
• Privo di alogeni e bassa corrosività: IEC 60754-1 / IEC 60754-2
• Resistente a oli & carburanti, buona flessibilità
• Senza PFAS, conforme RoHS
