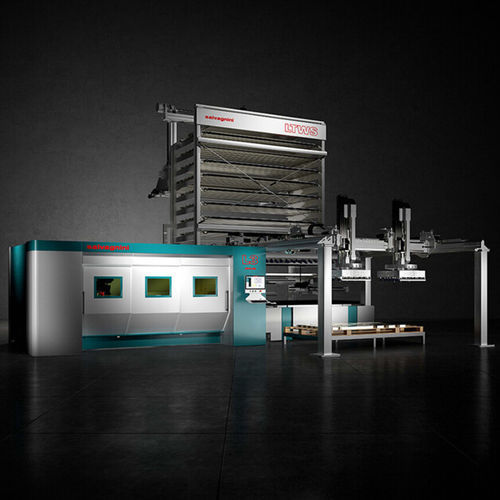

Macchina da taglio laser a fibra L3.G4

per alluminioper acciaio inossidabileper rame

Panoramica
Progettata per migliorare l’ergonomia e la semplicità d’uso e garantire la massima precisione e ripetibilità dei processi, L3.G4 elimina attività a basso valore aggiunto e ottimizza i consumi, abbassando il costo per pezzo. È una macchina di taglio laser a fibra versatile con architettura gantry ad alta accessibilità e funzioni di controllo proprietarie che ne semplificano l’impiego.

Punti di forza

• Gantry ad alta accessibilità che garantisce pieno accesso all’area di lavoro, rigidezza e precisione.
• Testa laser a ottica singola progettata da Salvagnini, dotata di DRY-COOLING per controllo attivo della temperatura ottica.
• Funzione proprietaria TRADJUST per modulazione automatica dei parametri di taglio in base alle traiettorie (semplifica l’uso con un unico parametro di taglio).
• Sensoristica adattiva di processo (APC2) che monitora piercing e taglio in tempo reale, rileva perdite di taglio e rimodula automaticamente i parametri.
• Modalità di taglio Standard e PowerCut per scegliere il funzionamento più adatto tra produzione non presidiata o maggiore reattività/velocità.
• Applicazioni di visione artificiale e tracciamento/identificazione pezzi per aumentare flessibilità, semplificare movimentazione e ridurre errori.

Presentazione generale — miglioramenti di processo

• Automazione: magazzini e dispositivi automatici di carico/scarico/sorting incrementano l’autonomia del sistema ed eliminano colli di bottiglia; riducono l’incidenza dei costi del lavoro.
• Semplicità d’uso: interfaccia FACE intuitiva, interfaccia multitasking, TRADJUST, visione artificiale e tracciamento pezzi rendono L3.G4 accessibile agli operatori e riducono i tempi di intervento.
• Efficienza del processo: sensori evoluti, struttura rigida e software integrato riducono i fermi macchina, minimizzano errori e abbassano il consumo per pezzo.

Automazione & Soluzioni

• CPE cambiatavole per rapido scambio pallet manuale (materia prima in ingresso sopra il foglio tagliato in uscita).
• ADB prelievo automatico dai pacchi in tempo mascherato; ADC/ADLU/ADLL automatizzano carico/scarico con tempi ciclo molto brevi e integrazione con MCU per lo smistamento.
• LTWS e LTWS Compact torri di magazzino per carico/scarico e stoccaggio senza presidio con tempi ciclo fino a circa 50 s.
• MCU smistamento automatico per impilamento di pezzi con forme, dimensioni e pesi diversi, riducendo drasticamente i tempi di attesa.
• Dispositivi di smistamento manuale TN per separare pezzi tagliati e scarti in parallelo alle operazioni di taglio.

Software & Digitalizzazione

• FACE: interfaccia uomo‑macchina semplice e intuitiva per l’intera gamma.
• STREAM: suite di programmazione che migliora l’efficienza del materiale e riduce tempi ed errori di programmazione.
• OPS: software modulare di gestione produzione che sincronizza l’attività macchina con ERP/MRP e gestisce priorità, regole e liste di produzione.
• LINKS: soluzione IoT Salvagnini per monitoraggio in tempo reale delle prestazioni macchina e analisi dati per ottimizzare i flussi produttivi.

Caratteristiche & Opzioni

• Testa laser singola con DRY-COOLING e sensori di processo avanzati.
• Taglio con azoto, ossigeno e opzione ACUT per taglio con aria compressa trattata (fino a ~20 mm in configurazione ACUT), con APM2 per la gestione della pressione richiesta.
• TRADJUST: modulazione automatica dei parametri basata sulle traiettorie.
• Opzioni: cambiaugelli automatico (ANC) e ricerca automatica del fuoco.

Dati tecnici principali

• Modello: L3-30.G4
• Area di lavoro XY: 3048 x 1524 mm
• Corsa asse Z: 160 mm
• Velocità massima XY: 170 m/min
• Precisione (Pa): 0.05 mm
• Ripetibilità media (Ps): 0.03 mm
• Sorgenti fibra disponibili: 2000 W, 3000 W, 4000 W, 6000 W, 8000 W (incl. versione ad alta efficienza)
• Capacità di taglio (spessori max indicativi secondo materiale): acciaio fino a 25 mm; inox fino a 25 mm; alluminio fino a 25 mm; rame/ottone fino a 10 mm

Caractéristiques / spécifications techniques

• Denominazione modello: L3.G4
• Area di lavoro (XY): 3048 x 1524 mm
• Corsa Z: 160 mm
• Velocità XY max: 170 m/min
• Precisione: Pa 0.05 mm; ripetibilità Ps 0.03 mm (misura VDI3441)
• Sorgenti disponibili: 2 kW / 3 kW / 4 kW / 6 kW / 8 kW (inclusa 8 kW alta efficienza)
• Capacità tipiche di taglio: fino a 25 mm per acciaio/inox/alluminio secondo configurazione; rame/ottone fino a 10 mm
• Consumo medio assorbito (esempi): ~11–20 kW a seconda della sorgente e delle condizioni
