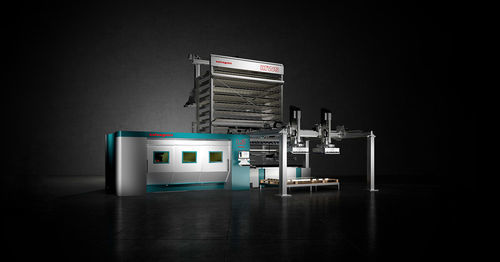

Macchina da taglio laser a fibra L3 series

laser 2Dper alluminioper acciaio inossidabile

Panoramica
L3 è una macchina di taglio laser 2D a fibra versatile, progettata per impieghi trasversali su diversi materiali ed spessori. Abbina una testa ottica singola e una struttura a trave porta‑carico brevettata a soluzioni di automazione, sensori adattivi e software integrato per una produzione ripetibile con minore intervento operativo.

Caratteristiche principali

• Automazione: stoccaggio, carico/scarico e dispositivi di smistamento automatici per aumentare l’autonomia e ridurre i colli di bottiglia.
• Semplicità d’uso: TRADJUST, interfaccia FACE intuitiva e terminale portatile per facilitare operazioni e set‑up.
• Efficienza di processo: sensori adattivi e software OPS per controllo in tempo reale e riduzione del costo per pezzo.

Struttura e testa

• Struttura brevettata a trave porta‑carico con manipolatore “aeroplano” leggero: rigidità elevata, rapidità e piena accessibilità al piano di lavoro.
• Testa ottica singola che copre l’intera gamma di spessori lavorabili con alta qualità; cambi produzione senza regolazioni meccaniche.
• DRY‑COOLING per il controllo attivo della temperatura delle ottiche.
• TRADJUST: modulazione automatica dei parametri di taglio in funzione delle traiettorie.
• Modalità di taglio: Standard per produzione non presidiata e PowerCut per maggior reattività e velocità.
• Opzione ACUT per taglio con aria compressa trattata come alternativa a basso costo rispetto all’azoto in molti casi.

Soluzioni intelligenti / processo

• APC2: sensore di processo adattivo che monitora il piercing in tempo reale, rileva perdite di taglio, arresta/riavvia con parametri rimodulati e ricerca automatica della focale.
• ANC: cambio automatico dell’ugello in stile magazine per maggiore autonomia.
• Tracciamento/identificazione pezzi, nesting da residui tramite visione artificiale e monitoraggio centraggio ugello/fascio con machine learning.

Automazione e integrazione
L3 supporta più configurazioni di automazione: cambi tavola CPE, ADB pick‑from‑pack, ADLU/ADLL carico/scarico, magazzini a torre LTWS / LTWS Compact, MV tray‑store con gru, smistamento manuale TN e smistamento automatico MCU. Le soluzioni riducono i touch point operativi e si integrano con i flussi di fabbrica.

Ecosistema software

• STREAM: suite di programmazione per aumentare reattività e ridurre tempi/ errori di programmazione.
• OPS: software modulare di gestione produzione che scambia dati in tempo reale con ERP/MRP e ottimizza flusso e priorità.
• LINKS: IoT per monitoraggio delle prestazioni macchina e analisi di efficienza in tempo reale.

Applicazioni
L3 è adatto al taglio multi‑materiale (acciaio, acciaio inox, alluminio, rame, ottone) e ad ambienti che richiedono flessibilità, automazione e integrazione digitale. Le opzioni di visione permettono recupero residui, posizionamento su riferimenti di lavorazioni precedenti e monitoraggio ugello/fascio.

Dati tecnici (sintesi)
Modelli: L3‑40 | L3‑4020 | L3‑6020
Campo di lavoro XY (mm): 4064 x 1524 | 4064 x 2032 | 6096 x 2032
Corsa asse Z (mm): 100 (tutti i modelli)
Velocità massima XY (m/min): 156 (tutti i modelli)
Precisione Pa (VDI3441): 0,08 mm ; Ripetibilità media Ps: 0,03 mm

Fonti fibra e capacità di taglio (indicativo)
Potenze disponibili: 2000 W, 3000 W, 4000 W, 6000 W, 8000 W (versione HE disponibile), 10000 W
Capacità di taglio (spessore massimo, mm) — indicativo: acciaio dolce ~15–25 mm; acciaio inox ~10–30 mm; alluminio ~8–30 mm; rame/ottone ~5–10 mm. Spessore minimo: 0,5 mm (riferimento).

Consumi (indicativi)
Potenza assorbita massima in funzione di configurazione e sorgente (es. ~16–42 kW). Potenza media per cicli tipici ~11–24 kW a seconda della sorgente e del carico.

Opzioni incluse / disponibili

• ACUT (taglio con aria compressa)
• ANC (cambio automatico ugello)
• APC2 (sensore di processo adattivo)
• Pacchetti di visione: AVS, SVS, NVS
• Automazione: CPE, ADB, ADLU/ADLL, LTWS / LTWS Compact, MV, TN, MCU
• Software: STREAM, OPS, LINKS

Caratteristiche / specifiche

• Modello: L3 (serie)
• Tipo prodotto: macchina di taglio laser 2D a fibra
• Marca: Salvagnini
• Campi XY (esempi): 4064 x 1524 mm, 4064 x 2032 mm, 6096 x 2032 mm
• Corsa Z: 100 mm
• Velocità max XY: 156 m/min
• Precisione Pa: 0,08 mm ; Ripetibilità Ps: 0,03 mm (VDI3441)
• Fonti laser disponibili: 2 kW, 3 kW, 4 kW, 6 kW, 8 kW (HE), 10 kW
• Materiali di taglio: acciaio, inox, alluminio, rame, ottone
• Spessore minimo lavorabile: 0,5 mm (riferimento)
• Funzioni chiave: DRY‑COOLING, TRADJUST, modalità Standard/PowerCut
• Connettività/software: STREAM, OPS, LINKS (integrazione ERP/MRP)
• Interfacce automazione: CPE, ADB, ADLU/ADLL, LTWS, MV, TN, MCU
