Macchina di taglio e incisione laser a fibra L5

laserper acciaio inossidabileper acciaio

Panoramica
L5 è un sistema laser a fibra ad alta dinamica progettato per il taglio rapido e preciso di lamiera sottile e medio‑sottile. Ideale per flussi produttivi con nesting, combina cinematica a compasso, testa ottica singola e controllo di processo avanzato per ridurre i tempi ciclo e garantire ripetibilità dei pezzi.

Punti di forza

• Pronto per l'automazione: supporta cambio pallet, dispositivi di carico/scarico automatici e sistemi di smistamento per aumentare autonomia e ridurre i colli di bottiglia.
• Elevata dinamica e produttività: la cinematica a compasso e gli algoritmi proprietari consentono movimenti brevi e molto rapidi con precisione controllata.
• Efficienza operatore: TRADJUST, interfaccia FACE intuitiva e terminale portatile semplificano l'avvio e la gestione quotidiana.
• Controllo di processo: sensori APC2, DRY-COOLING e software OPS offrono monitoraggio in tempo reale per ridurre fermate e costo per pezzo.

Struttura tipo aeroplano
Struttura portante brevettata Salvagnini con manipolatore leggero a forma di aeroplano che garantisce rigidità, posizionamento rapido e piena accessibilità al piano di lavoro per carico e manutenzione.

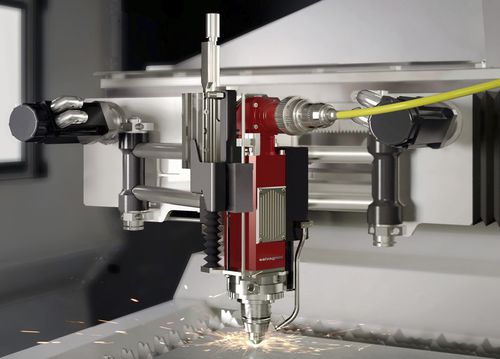

Testa laser Salvagnini
Testa ottica singola che copre l'intera gamma di spessori lavorabili senza regolazioni manuali. DRY-COOLING controlla attivamente la temperatura delle ottiche per mantenere la stabilità del fascio durante i cambi produzione.

Compasso avanzato
Design a bassa inerzia che utilizza motori rotativi per muovere la testa nel piano XY con accelerazioni fino a 5 g nei movimenti brevi, gestito da un algoritmo dedicato integrato nel CNC proprietario per controllo preciso delle traiettorie.

Funzioni di taglio adattabili
Modalità di taglio (Standard, PowerCut, DynamicCut) per selezionare il processo più idoneo a materiale e geometria. TRADJUST modula automaticamente i parametri per traiettoria per semplificare la gestione parametri.

Opzione ACUT
ACUT consente il taglio con aria compressa opportunamente trattata, offrendo in molti casi produttività comparabile al taglio con azoto a costi gas inferiori e ampliando le opzioni di approvvigionamento.

Applicazioni di visione artificiale

• AVS: accelera il centraggio della lamiera usando riferimenti da lavorazioni precedenti senza limitazioni geometriche.
• SVS: cattura immagini dei ritagli e le converte in DXF riutilizzabili per nesting di recupero.
• NVS: ispeziona il centraggio del fascio e lo stato dell'ugello con supporto ML per suggerire azioni correttive e ridurre scarti.

Interfaccia uomo-macchina (FACE)
FACE è l'HMI Salvagnini; fornisce un'interfaccia coerente e orientata ai compiti per programmazione, gestione ordini e supporto operatore.

Ecosistema software

• STREAM: suite di programmazione per accelerare la creazione dei programmi e ridurre i tempi di setup.
• OPS: software modulare per la gestione della produzione e integrazione in tempo reale con ERP/MRP.
• LINKS: soluzione IoT per il monitoraggio delle prestazioni, allarmi manutentivi e analisi produttive.

Automazione e integrazione

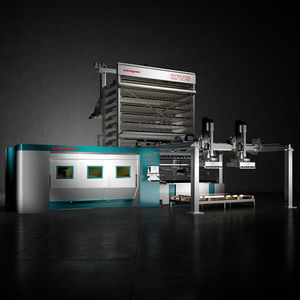

L5 si integra con numerose opzioni di automazione per aumentare autonomia e resa: CPE (cambio pallet), ADB/ADC/ADLU/ADLL (carico/scarico), LTWS/LTWS Compact (torri di stoccaggio), MV tray store, MCU (smistamento automatico), TN (smistamento manuale), ANC (cambio ugelli automatico), AQM/APM (trattamento aria) e altre soluzioni per produzione assistita o unattended.

Dati tecnici (estratto)
Modelli: L5-30 | L5-40
Campo XY (mm): 3048 x 1524 | 4064 x 1524
Corsa asse Z (mm): 100
Velocità massima XY (m/min): 156
Precisione (VDI3441): Pa 0,08 mm | Ps 0,03 mm
Sorgenti fibra: 2 kW, 3 kW, 4 kW, 6 kW, 8 kW (opzione alta efficienza), 10 kW
Capacità di taglio (indicativa): acciaio fino a ~25 mm; inox fino a ~30 mm; alluminio fino a ~30 mm (a seconda di sorgente e condizioni)
Spessore minimo: 0,5 mm
Potenza assorbita max (esempio): circa 16–45 kW a seconda della configurazione

caractéristiques / specificazioni tecniche

• Nome modello: L5
• Marca: Salvagnini
• Area lavoro XY: 3048 x 1524 mm (L5-30) / 4064 x 1524 mm (L5-40)
• Corsa Z: 100 mm
• Velocità XY max: 156 m/min
• Precisione Pa: 0,08 mm; ripetibilità Ps: 0,03 mm (VDI3441)
• Sorgenti disponibili: 2–10 kW (incl. 8 kW alta efficienza)
• Capacità tipiche di taglio: acciaio ~25 mm, inox/alluminio ~30 mm (dipende da potenza e condizioni)
• Spessore minimo lavorabile: 0,5 mm
• Funzioni chiave: TRADJUST, DRY-COOLING, compasso (fino a 5 g)
• Software: STREAM, OPS, LINKS
• Opzioni automazione: CPE, ADB, ADC/ADLU/ADLL, LTWS, MV, MCU, TN, ANC, ACUT, AQM/APM
