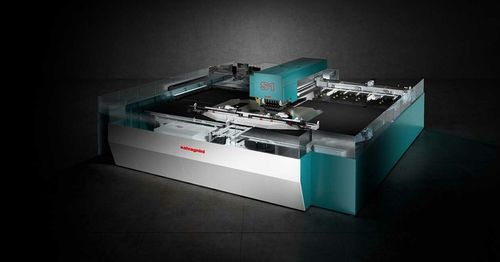

Centro di punzonatura automatico S1 series

servocomandatoper metalloper lamiere

Introduzione
Il S1 è una macchina combinata punzonatura‑laser, un vero centro di lavoro che punzona, deforma, maschia, taglia e separa le parti. Ottimizza la produzione riducendo gli scarti, minimizzando le movimentazioni intermedie e l’intervento dell’operatore, permettendo la produzione automatica di pezzi finiti.

Efficienza di processo

• Tutte le operazioni di punzonatura, deformazione e separazione sono automatiche e realizzate da un unico sistema integrato, eliminando semilavorati e riducendo interventi manuali.
• Alta ripetibilità e riduzione dei tempi ciclo grazie a flussi integrati e movimenti utensile controllati.

Automazione modulare
Il sistema supporta diverse strategie di carico/scarico per aumentare l’autonomia, tra cui:

• Produzione di pezzi singoli.
• Produzione di multipli e nest, micro‑giuntati o separati, con conservazione degli sfridi e scarico dello scheletro.
• Produzione di multipli e nest separati con distruzione dello scheletro per processo in flusso.

Sistema adattivo
Il S1 integra tecnologie adattive che rendono il sistema intelligente e automaticamente reattivo alle variazioni:

• Sistema di controllo centrazione che misura i fogli in entrata e adatta i programmi alle dimensioni reali.
• Manipolatore a due carrelli che regola la dinamica in base a dimensioni e peso del foglio.
• Compensazione automatica della dilatazione termica degli assi del manipolatore per garantire precisione di posizionamento.
• Attuazione del movimento utensile con discesa controllata per ridurre i tempi ciclo e migliorare la qualità di punzonatura.

Testa multi‑pressa
La testa multi‑pressa utilizza una struttura a matrice che può ospitare fino a 59 utensili. Ogni utensile è azionato singolarmente e sempre disponibile, eliminando le messa a punto in ciclo. Ciò garantisce alta precisione di allineamento punzone‑matrice e abilita lavorazioni avanzate come offset, nervature e maschiatura senza frequenti cambi utensile.

Manipolatore e movimentazione
Il manipolatore dispone di due carrelli indipendenti che centrano e bloccano il foglio durante punzonatura e taglio. Ciascun carrello ha tre pinze estese ad apertura indipendente (una a settaggio variabile) per raggiungere tutte le aree del foglio. La corsa asse X dei due carrelli è di 3450 mm, permettendo lavorazioni senza riprese.

Taglio laser
Il laser fibra integrato consente la produzione e separazione di pezzi di qualsiasi geometria. Le potenze disponibili sono 2000 W o 3000 W, garantendo elevate velocità di taglio lineare e precisione su contorni irregolari. Gas di assistenza: azoto e aria compressa a seconda dell’applicazione.

Maschiatura
Una unità elettrica di maschiatura opzionale può essere installata sul lato della testa operativa; può ospitare fino a 6 utensili per operazioni di maschiatura in ciclo.

Utensili
I turret spessi (thick turret) e gli utensili speciali sono progettati e prodotti all’interno del gruppo Salvagnini (Matrix) che controlla la filiera. Tipologie supportate: stazioni B, C, D e MultiTool per un’ampia gamma di operazioni di punzonatura e formatura.

Software e interfacce
FACE è l’interfaccia uomo‑macchina Salvagnini utilizzata sulla gamma. STREAM (suite di programmazione) automatizza la generazione dei programmi e l’ottimizzazione del nesting per punzonatura e taglio combinati. OPS è il software modulare di gestione produzione per lo scambio di informazioni in tempo reale con ERP/MRP. LINKS è la soluzione IoT per monitoraggio delle prestazioni e analisi dei dati.

Specifiche tecniche

• Modello: S1 (denominazione commerciale: S1)
• Varianti disponibili: S1.30 e S1.40
• Dimensioni massime foglio: S1.30 = 3048 x 1524 mm; S1.40 = 4064 x 1524 mm
• Dimensioni minime foglio: 670 x 400 mm
• Tecnologie: Testa multi‑pressa (punzonatura & formatura) e Laser fibra (taglio)
• Potenza sorgente laser: 2000 W o 3000 W
• Gas di assistenza laser: Azoto, aria compressa
• Spessore massimo indicativo (esempi): Alluminio (UTS 265 N/mm²) fino a 5,0 mm; Acciaio (UTS 410 N/mm²) fino a 5,0 mm; Acciaio inox (UTS 660 N/mm²) fino a 5,0 mm
• Spessore minimo: 0,5 mm
• Capacità testa multi‑pressa: fino a 59 utensili, ciascuno azionabile singolarmente
• Manipolatore: due carrelli indipendenti, corsa X 3450 mm, 3 pinze estese per carrello
• Unità opzionali: maschiatrice elettrica (fino a 6 utensili), moduli di automazione (AFD, MD, MV, UC, TM, TML, PCU)
