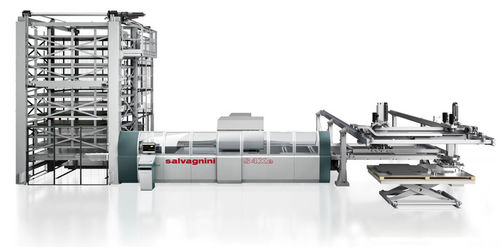

Centro di punzonatura cesoiatura S4Xe series

CNCservocomandatoper metallo

Introduzione
Il centro punzonatura‑cesoia S4Xe è una cella integrata per lamiera che automatizza carico, punzonatura, deformazione, separazione e scarico per garantire un flusso produttivo continuo e ripetibile, riducendo le manipolazioni manuali e gli scarti.

Caratteristiche principali

• Testa multi‑pressa a matrice in grado di ospitare fino a 96 utensili; ogni utensile è azionato singolarmente ed è sempre disponibile per evitare allestimenti in ciclo.
• Cesoia integrata con due lame indipendenti da 500 mm, disposte ortogonalmente e dotate di premilamiera per tagli di qualsiasi lunghezza mantenendo l’allineamento.
• Manipolatore con corsa 3030 mm che permette lavorazioni su lamiere fino a 3048 mm senza ripresa; sistema hand‑over brevettato che adatta la dinamica al peso.
• Manipolatore con 9 pinze ad apertura indipendente per consentire nesting e lavorazioni senza trattenere sfridi.
• Controlli adattativi per centraggio, dinamica del manipolatore, compensazione termica e regolazione automatica della cesoia (gioco/forza).

Efficienza del processo
La S4Xe esegue alimentazione, punzonatura, deformazione, separazione e scarico in un unico flusso automatizzato per massimizzare le operazioni in tempo mascherato e mantenere un alimentazione continua senza movimentazioni intermedie.

Automazione e modularità
La macchina supporta moduli di automazione modulari per aumentare autonomia e takt:

• PD – despilatore automatico per alimentazione da pacchi.
• MD – magazzino lamiere singole (6–15 vassoi) per JIT e fornitura lotto‑uno.
• MV – magazzino multi‑torre per alimentazione mista da pacchi o singole lamiere.
• IA – impilatore automatico su tavolo per lo scarico e la gestione finale.
• MCU – dispositivo con due manipolatori cartesiani per presa e impilamento automatico dei pezzi.

Software e Industry 4.0
Suite integrata (FACE HMI, STREAM / STREAMPUNCH, OPS, LINKS) per programmazione, ottimizzazione dei nest, gestione della produzione e monitoraggio IoT con integrazione ERP/MRP e analisi in tempo reale.

Vantaggi

• Maggiore produttività grazie all’eliminazione dei cambi utensile in ciclo e all’ottimizzazione dei tempi mascherati.
• Flessibilità per produzioni in grandi lotti, kit o pezze singole senza frequenti retooling.
• Riduzione degli sfridi tramite nesting ottimizzato, manipolatore a 9 pinze e cesoia integrata.
• Qualità costante dei particolari tramite allineamento punzone‑matrice, taglio cesoia e compensazione termica.

Dati tecnici

• Modello: S4Xe.30 / S4Xe.40
• Dimensioni massime lamiera (mm): 3048 x 1650 / 4064 x 1650
• Diagonale massima (mm): 3466 / 4386
• Dimensioni minime lamiera (mm): 370 x 300
• Velocità max X / Y (m/min): 132 / 96 — assi simultanei: 163
• Accelerazione max X / Y (m/s²): 30 / 15
• Corsa manipolatore: 3030 mm (lavora fino a 3048 mm senza ripresa)
• Utensili testa multi‑pressa: fino a 96 (5 configurazioni)

Capacità materiali (valori indicativi)

• Alluminio (UTS 265 N/mm²): punzonatura / cesoiatura fino a 5,0 mm
• Acciaio (UTS 410 N/mm²): punzonatura / cesoiatura fino a 3,5 mm
• Acciaio inox (UTS 610 N/mm²): punzonatura / cesoiatura fino a 2,0 mm
• Spessore minimo materiale: 0,5 mm
