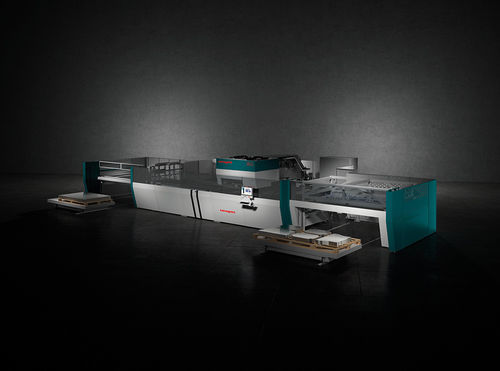

Punzonatrice automatica S4 series

elettricapneumaticaservocomandata

Introduzione
Salvagnini S4: punzonatrice-cesoia a tecnologia ibrida evoluta per produttività, efficienza e flessibilità. Integra punzonatura, deformazione e separazione delle parti in un unico centro di lavoro automatizzato, modulare e adatto a diversi layout produttivi.

Panoramica
Ideale per chi cerca produttività, flessibilità ed efficienza senza pari. S4 integra punzonatura, deformazione e separazione delle parti in un unico centro di lavoro. L’evoluzione delle tecnologie, dei software e delle automazioni la rende una soluzione modulare e altamente versatile, capace di rispondere a differenti esigenze produttive.

Caratteristiche principali

• Testa multi-pressa con fino a 117 utensili in torretta, stazioni B, C e D (stazioni D con multitool per deformazione); utensili azionati singolarmente e sempre disponibili sull’area foglio.
• Cesoia integrata composta da due lame da 500 mm indipendenti e ortogonali, con premilamiera per tagli di qualsiasi lunghezza; condivisione della struttura con la testa multi-pressa per ridurre le distanze e ottimizzare l’allineamento.
• Manipolatore con corsa massima 3030 mm (lavora fogli fino a 3048 mm senza riprese), dotato di 9 pinze pneumatiche ad apertura/chiusura indipendenti e sistema hand-over brevettato che modula le dinamiche in funzione del peso della lamiera.
• Unità di maschiatura opzionale (fino a 6 utensili) installata lateralmente alla testa.
• Utensili ad alte prestazioni disponibili in Matrix Tools: gamma standard, parametrica e su misura per diverse applicazioni.

Sistema adattivo
S4 incorpora tecnologie adattative che garantiscono qualità e affidabilità di processo:

• Attuatori ibridi evoluti che erogano progressivamente energia modulando i consumi in funzione della lavorazione, del materiale e della forza richiesta.
• Sistema di controllo del centraggio in ingresso che misura il foglio e adatta il programma in funzione delle dimensioni reali rilevate.
• Il manipolatore adatta le dinamiche in base a dimensioni e peso del foglio e comanda l’apertura programmabile delle pinze in funzione della percentuale di foglio lavorato.
• Compensazione automatica della dilatazione termica degli assi del manipolatore per garantire precisione di posizionamento.
• La cesoia registra il gioco automaticamente e modula in ciclo la forza richiesta in funzione di spessore e materiale.

Automazione
I magazzini e i dispositivi automatici di carico/scarico incrementano l’autonomia del sistema e permettono di recuperare efficienza sia nella singola fase che lungo l’intero processo produttivo. Le soluzioni di automazione disponibili permettono configurazioni stand‑alone, celle flessibili o integrazione in FMS per funzionamento non presidiato e a luci spente.

Software
S4 è supportata da una suite software Salvagnini che comprende moduli per gestione utensili, programmazione e integrazione di produzione. TOOLS è il modulo per la gestione grafica del database utensili (definizione interattiva utensili, allestimenti teste, comportamento punzoni/matrici per materiali e spessori). STREAM, OPS e LINKS sono le soluzioni per programmazione, gestione produzione e monitoraggio IoT che aumentano reattività e controllo del processo.

Vantaggi e filosofia di processo
S4 realizza tutte le operazioni di punzonatura, deformazione e separazione lavorando per sottrazione, distruggendo lo scheletro in modo che i particolari completati fluiscano verso valle automaticamente, azzerando la necessità di rilavorazioni e permettendo l’alimentazione rapida di stazioni successive (es. pannellatrice). Soluzione adatta a produzioni con lotti ridotti, kit o lotti unitari grazie alla combinazione di produttività e flessibilità.

Dati tecnici (sintesi tabellare)
Modelli disponibili: S4-30, S4-40
Dimensioni massime del foglio (mm): S4-30 = 3048 x 1650, S4-40 = 4064 x 1650
Diagonale massima del foglio (mm): S4-30 = 3650, S4-40 = 4655
Dimensioni minime del foglio (mm): 600 x 400
Velocità massima (m/min) Asse X: 132 (entrambi i modelli), Asse Y: 117 (entrambi i modelli)
Velocità spostamento assi simultanea (m/min): 176
Accelerazione massima (m/s²): Asse X = 30, Asse Y = 17

Punzonatura / Cesoiatura (capacià materiali)
Spessore massimo consigliato (punzonatura / cesoiatura) in funzione del materiale:
Alluminio (UTS 265 N/mm²): punzonatura 5.0 mm, cesoiatura 5.0 mm (no multitool)
Acciaio (UTS 410 N/mm²): punzonatura 4.0 mm, cesoiatura 3.5 mm (no multitool)
Acciaio inox (UTS 610 N/mm²): punzonatura 4.0 mm, cesoiatura 2.0 mm (no multitool)
Spessore minimo materiali (mm): 0.5 (punzonatura e cesoiatura)

Caratteristiche / specificazioni tecniche

• Testa multi-pressa con fino a 117 utensili; stazioni B, C, D; stazioni D per multitool deformazione; margine affilatura utensili 9 mm.
• Manipolatore con corsa 3030 mm e 9 pinze pneumatiche indipendenti; algoritmo di ottimizzazione percorsi e sistema hand-over.
• Cesoia integrata: due lame 500 mm indipendenti e ortogonali con premilamiera.
• Attuatori ibridi evoluti per riduzione consumi (fino al 20% in media rispetto a soluzioni elettriche), senza sistema di raffreddamento richiesto.
• Ampia gamma di automazioni: PD (disimpilatore da pacco), MD (magazzino a fogli singoli), MV (magazzino per pacchi), IA (impilatore automatico), MCU (manipolatore cartesiano per sorting).
• Supporto software: TOOLS per gestione utensili; STREAM, OPS, LINKS per programmazione, gestione produzione e monitoraggio.
