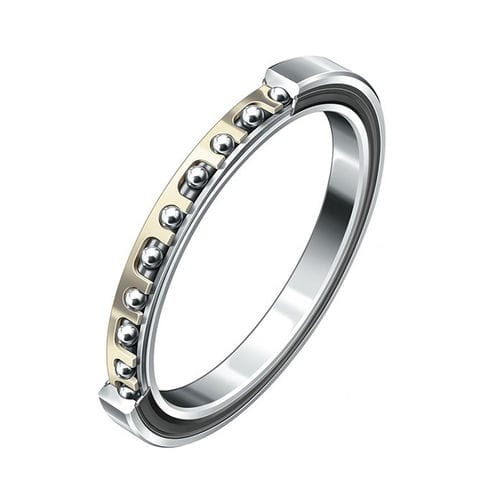

Cuscinetto a sfere CS series
a quattro punti di contattoa contatto obliquorigido

cuscinetto a sfere
cuscinetto a sfere
cuscinetto a sfere
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Elemento rotante
a sfere
Tipo
rigido, a sezione sottile, a contatto obliquo, a quattro punti di contatto
Materiale
in acciaio
Altre caratteristiche
di alta precisione, di piccole dimensioni
Diametro interno

Min.: 25,4 mm
(1 in)

Max.: 635 mm
(25 in)

Diametro esterno

Min.: 34,9 mm
(1,37 in)

Max.: 685,8 mm
(27 in)

Larghezza

Min.: 4,7 mm
(0,185 in)

Max.: 25,4 mm
(1 in)

Descrizione

I cuscinetti ad anelli sottili sono caratterizzati da precisione elevata, silenziosità e da un’estrema capacità di carico. Questi cuscinetti a sfere sono disponibili in tre diverse forme costruttive con sezione ultraridotta, principalmente quadrata. Quest’ultima rimane costante, all’interno di una serie, anche in caso di diametri dell’albero e del foro dell’alloggiamento più grandi. Ecco perché i cuscinetti vengono anche chiamati Constant Section (CS). Questa peculiarità contraddistingue i cuscinetti ad anelli sottili dai cuscinetti tradizionali a norma ISO. In questo modo, è possibile scegliere progressivamente una sezione maggiore e quindi utilizzare un cuscinetto più robusto senza dover variare il diametro dell’albero. I cuscinetti ad anelli sottili consentono pertanto di realizzare costruzioni estremamente leggere e con ingombro ridotto. I cuscinetti ad anelli sottili esistono nell’esecuzione come cuscinetti a sfere, come cuscinetti a quattro punti di contatto, come cuscinetti a sfere a contatto obliquo. Ciascuna di queste forme è realizzata in varie serie costruttive. Corrispondenti alle dimensioni della sezione. Le sfere sono adattate alle singole serie costruttive.
