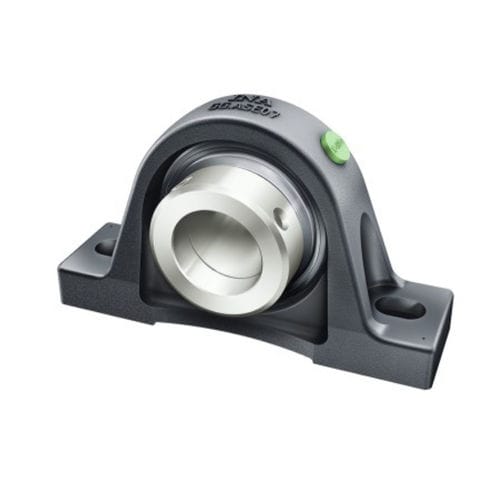

Bronzina radiale PAS series

sfericacon piastrecon cuscinetto a sfere

Le unita’-supporto INA sono disponibili come supporti ritti, supporti a flangia e supporti registrabili in molte esecuzioni diverse. Le unità sono pronte per il montaggio e sono composte da supporti INA in ghisa grigia o lamiera d’acciaio nei quali sono integrati i cuscinetti con anello di bloccaggio INA. Per garantire la funzionalità e la sicurezza in tutte le condizioni di esercizio i cuscinetti e i supporti sono combinati fra loro. Grazie alla superficie esterna sferica dell’anello esterno del cuscinetto e al foro sferico del supporto, i supporti compensano gli errori statici di allineamento dell’albero; vedere Compensazione degli errori di allineamento. Le unità sono utilizzate prevalentemente come cuscinetti fissi, in caso di basse velocità di rotazione e di carichi ridotti sono adatte però anche come cuscinetti liberi. I supporti vanno avvitati alla costruzione circostante. Per le superfici di avvitamento sono sufficienti ampie tolleranze. X-life Diverse dimensioni costruttive sono fornite in esecuzione X-life. Questi cuscinetti sono contrassegnati nelle tabelle dimensionali.
