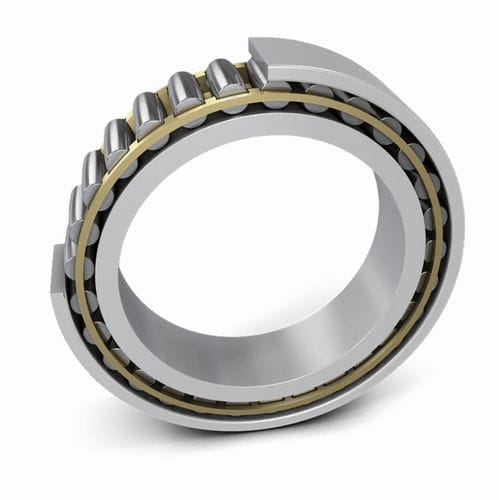

Cuscinetto a rulli toroidali TORB

radialein acciaio inossidabileper macchina per carta

Panoramica
I cuscinetti a rulli toroidali TORB di FAG combinano le proprietà dei cuscinetti sferici e cilindrici in un unico componente, progettati per applicazioni gravose nell'industria cartaria come cilindri di essiccazione e Yankee, rulli di pressa e rulli termici. Utilizzati come cuscinetto non localizzante in combinazione con un cuscinetto a rulli sferici come cuscinetto localizzante, i TORB aumentano la vita del sistema, riducono il costo totale di proprietà e assicurano una guida precisa a elevate velocità di produzione.

Vantaggi

• Vita utile estesa: fino al doppio della vita nominale in disposizioni localizzante/non localizzante.
• Affidabilità e convenienza: la qualità X-life riduce manutenzione e fermo impianto.
• Elevata capacità di carico radiale grazie a una geometria interna speciale.
• Intercambiabilità: prodotti secondo serie e dimensioni ISO standard per compatibilità con i prodotti di mercato.
• Design compatto non localizzante per un uso efficiente dello spazio di installazione e alta densità di potenza.

Gamma prodotti

• Fascia: otto serie che coprono diametri dell'albero da 25 a 1200 mm; taglie corrispondenti disponibili con cuscinetti a rulli sferici.
• Versioni: foro conico o cilindrico; opzione anello interno cementato (case-hardened).
• Classi di gioco interno: CN, C3 e C4.
• Resistenza alla temperatura: idoneo per temperature di esercizio fino a +200 °C.

Concetto del cuscinetto e caratteristiche chiave

• Combina regolazione angolare e capacità di spostamento assiale in un unico cuscinetto.
• Profilo pista TORB progettato per una distribuzione ottimale delle sollecitazioni e basso attrito.
• Posizionamento del rullo che distribuisce il carico lungo la lunghezza del rullo per prestazioni affidabili.
• Compensa spostamenti assiali di lunghezza fino a ±10% della larghezza del cuscinetto.
• Compensazione di inclinazione fino a 0,5° senza compromettere la capacità di carico di base o la vita nominale.
• Smorzamento efficace delle vibrazioni assiali, riducendo vibrazioni e rumore del sistema.
• Dimensioni principali conformi a DIN 616:2000 e ISO 15:2017.

Qualità premium Schaeffler X-life

• I progetti X-life offrono carichi dinamici di base superiori rispetto ai design standard, estendendo la vita nominale e operativa.
• Vantaggi: maggiore resistenza all'usura, riduzione degli attriti, temperature di esercizio inferiori, elevata precisione di funzionamento e carichi di base superiori rispetto ai prodotti standard di mercato.

Applicazioni

• Progettato principalmente per l'industria cartaria: cilindri di asciugatura, cilindri Yankee, rulli di pressa e rulli termici.
• Ottimizzato come cuscinetto non localizzante per montaggi localizzante/non localizzante (tipicamente combinato con cuscinetti a rulli sferici come cuscinetto localizzante) per gestire dilatazione termica e disallineamenti.

Caratteristiche / specifiche tecniche

• Serie: TORB.
• Diametri albero: 25 a 1200 mm (otto serie).
• Tipi di foro: conico o cilindrico; anello interno cementato opzionale.
• Classi di gioco interno: CN, C3, C4.
• Temperatura massima di esercizio: fino a +200 °C.
• Compensazione dello spostamento assiale: fino a ±10% della larghezza del cuscinetto.
• Compensazione di inclinazione: fino a 0,5°.
• Norme: dimensioni principali conformi a DIN 616:2000 e ISO 15:2017.
• Ruolo tipico: cuscinetto non localizzante in abbinamento a cuscinetto a rulli sferici come cuscinetto localizzante.
