Adattatore a baionetta PartProtector

portautensilicon cambio rapido

Panoramica

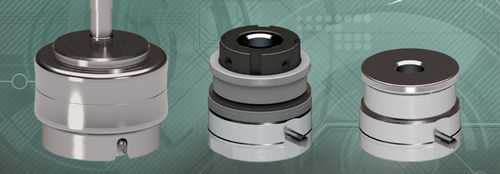

Per cambi utensile rapidi e semplici con un'opzione di protezione del pezzo tramite un protettore meccanico da sovraccarico. Il sistema di cambio rapido è composto da due parti principali: una Base adattatore montata nell'asta della pressa e un Adattatore utensile (QTA).

Base adattatore
La Base adattatore si monta nell'asta della pressa e può essere utilizzata con Adattatori utensile a cambio rapido (QTA) con o senza PartProtector. La chiusura a baionetta del QTA assicura il collegamento alla Base adattatore con un quarto di giro in senso antiorario e si sblocca con un quarto di giro in senso orario — il tutto senza utensili. Il design ad alta precisione garantisce una precisione di allineamento rotazionale e verticale di ±0,01 mm senza utensili.

Dati tecnici
Gambo per foro asta: Ø 10 H7 e Ø 20 H7
Forza di ritorno ammessa: 200 N

Adattatore utensile a cambio rapido (QTA)
L'adattatore utensile si fissa alla Base adattatore senza utensili. Un perno cilindrico aiuta al posizionamento e alla guida dell'adattatore.

Dati tecnici
Foro di montaggio: Ø 10 H7
Forza di pressatura massima: 50 kN

Adattatore utensile (QTA) con PartProtector
Questa versione integra un meccanismo di limitazione della forza. La forza massima applicata ai pezzi e la corsa consentita per compensare le diverse altezze dei pezzi sono predeterminate da una combinazione di rondelle piane e smussate installate nel portautensili. Ciò è particolarmente adatto per attrezzature con arresto rigido o presse a ginocchiera. L'adattatore utensile si fissa alla Base adattatore senza utensili. Un perno cilindrico aiuta al posizionamento e alla guida.

Dati tecnici
Foro di montaggio Base adattatore: Ø 10 H7
Forza di pressatura max.: 17 kN
Intervallo di forza regolabile: 0,6 – 12 kN

Caratteristiche / Specifiche tecniche

• Composizione del sistema: Base adattatore (montata sull'asta) + Adattatore utensile (QTA)
• Metodo di cambio utensile: chiusura a baionetta con quarto di giro (non sono richiesti utensili)
• Precisione di allineamento: ±0,01 mm rotazionale e verticale
• Base adattatore: Gambo per foro Ø 10 H7 e Ø 20 H7
• Forza di ritorno ammessa della Base adattatore: 200 N
• Foro di montaggio QTA: Ø 10 H7
• Forza di pressatura massima QTA: 50 kN
• Forza di pressatura massima QTA con PartProtector: 17 kN
• Intervallo di forza regolabile QTA con PartProtector: 0,6 – 12 kN
• Regolazione della limitazione della forza tramite combinazione di rondelle piane e smussate
• Aiuto al posizionamento: perno cilindrico di localizzazione/guida sull'adattatore
