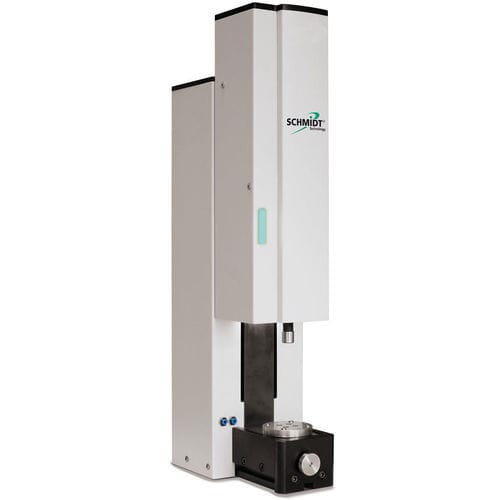

Pressa elettrica ServoPress 602

automaticaservocomandata

Descrizione del prodotto
La SCHMIDT® ServoPress 602 è progettata per operazioni di pressatura in meccanica di precisione, prove di molle, tecnologie medicali, orologeria e gioielleria, oltre che per la produzione di piccoli motori ed elettronica. L'unità può essere dotata di comando di sicurezza a due mani, barriera fotoelettrica o della soluzione SCHMIDT® SmartGuard.

Precisione meccanica

• Lo stantuffo è guidato su tutta la corsa da guide profilate: massima rigidità e nessuna flessione a corsa completa

Sensore di forza integrato nella base

• protezione meccanica da sovraccarichi
• disaccoppiamento meccanico dalla trasmissione

Struttura della pressa

• Il telaio della pressa in acciaio da utensili rettificato è parte integrante del sistema: alta rigidità e precisione dimensionale

Regolazione fine XY

• Regolazione fine XY nel tavolo della pressa: allineamento semplice e preciso

Precisione di misura

• Misura assoluta della posizione, brevetto in corso, dello stantuffo e della testa di pressa: non è richiesta la referenziazione della posizione zero

Il sensore di forza è insensibile a influenze quali:

• forze eccentriche
• peso dell'utensile superiore
• influenze termiche dovute al motore e agli attriti meccanici

Funzionalità integrate

• due attacchi aria nella piastra di copertura anteriore → predisposta per aria compressa e/o vuoto nell'area di lavoro
• illuminazione dell'area di processo dimmerabile integrata nello stantuffo
• indicatore di stato (es. buon/cattivo risultato di pressatura, stato macchina)
• regolazione altezza stantuffo senza utensili, altezza di lavoro 85,2 mm – 135,2 mm
• adattatore per lubrificare la vite a ricircolo di sfere, lubrificazione possibile in qualsiasi posizione, senza smontare le piastre di copertura

Dati tecnici ServoPress 602
Forza F max. S3 25%, 20sec: 300 N
Forza F 100 % ED: 200 N
Corsa stantuffo: 75 mm
Altezza di lavoro: 85,2 mm – 135,2 mm
Velocità: 0 – 150 mm/s
Proiezione C: 70 mm
L x A x P: 158 x 648 x 337 mm
Peso: 38 kg
Precisione forza: ±1 N
Ripetibilità posizione: ±1 µm
Ripetibilità forza: 0,4 N
Risoluzione controllo posizione: 0,1 µm
Risoluzione acquisizione posizione: 2,2 µm
Risoluzione acquisizione forza: 0,1 N
Alimentazione (V AC / 50 – 60 Hz): 120 – 240 V

Dati tecnici SmartGuard 602
Corsa apertura: fino a 160 mm, programmabile
Velocità: fino a 500 mm/s chiusura, fino a 1000 mm/s apertura
L x A x P: 357 x 735 x 380 mm
Peso: 36 kg

Dati tecnici tavolo / tavola rotante (opzione)
Tavolo di scorrimento XY nel piede – campo di regolazione ±0,5 mm, regolazione fine per ottimizzazione allineamento <1/100 mm
Tavola rotante (opzione): campo di regolazione ±0,5 mm / 68 mm; filetti di fissaggio: 8 x TK55 M5; bussole di centraggio: 4 x 7H7 mm; regolazione angolare ±10°, regolazione fine angolo 0,01°

Caratteristiche / Specifiche tecniche

• Modello: ServoPress 602
• Forza max. (S3 25%): 300 N
• Forza continua (100% ED): 200 N
• Corsa (stantuffo): 75 mm
• Altezza di lavoro: 85,2 – 135,2 mm
• Velocità: 0–150 mm/s (movimento di pressatura)
• Proiezione C: 70 mm
• Dimensioni L x A x P: 158 x 648 x 337 mm
• Peso: 38 kg
• Precisione forza: ±1 N
• Ripetibilità posizione: ±1 µm
• Ripetibilità forza: 0,4 N
• Risoluzione controllo posizione: 0,1 µm
• Risoluzione acquisizione posizione: 2,2 µm
• Risoluzione acquisizione forza: 0,1 N
• Alimentazione: 120–240 V AC, 50–60 Hz
