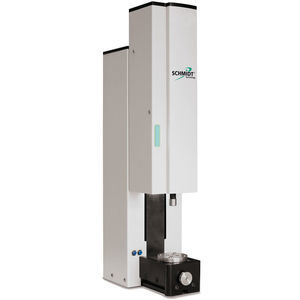

Pressa elettrica SCHMIDT® ServoPress

per assemblaggioautomaticaservocomandata

Panoramica
Le presse elettriche per assemblaggio a servoazione SCHMIDT® ServoPress offrono controllo preciso di forza e posizione su un ampio intervallo (0,3–250 kN, corse 75–500 mm). I moduli garantiscono elevata dinamica, ripetibilità e integrazione con PressControl 700 / PressControl 7000 per postazioni singole e linee automatizzate.

Caratteristiche principali

• Intervallo di forze: 0,3 kN fino a 250 kN a seconda del modello.
• Alta dinamica ed eccellente ripetibilità su forza e corsa.
• Misura della corsa direttamente sullo stantuffo (misura assoluta) per elevata precisione di posizionamento.
• Lubrificazione automatica del mandrino integrata e frizione di sovraccarico su tipi selezionati.
• Opzioni per gestione energetica e accumulo intermedio dell’energia di frenata sui modelli di potenza maggiore.

Opzioni di sicurezza e controllo

• Integrazione con controllori PressControl (PressControl 700 / PressControl 7000) per controllo processo e gestione dati.
• Soluzioni di sicurezza disponibili: SmartGuard, SmartGate e barriera fotoelettrica; omologazione CE di tipo per moduli a pieno carico in combinazione con le opzioni di sicurezza.

Modelli principali
SCHMIDT® ServoPress 602

• Forza: 0,3 kN (F max. S3 25 %, 20 s) / 0,2 kN (F 100 % ED)
• Corsa: 75 mm
• Velocità max: 0–150 mm/s
• Risoluzione: ±1 µm/inc (distanza), 0,4 N/inc (forza), controllo posizione 0,1 µm
• Settori tipici: tecnologia medica, orologeria, micromeccanica

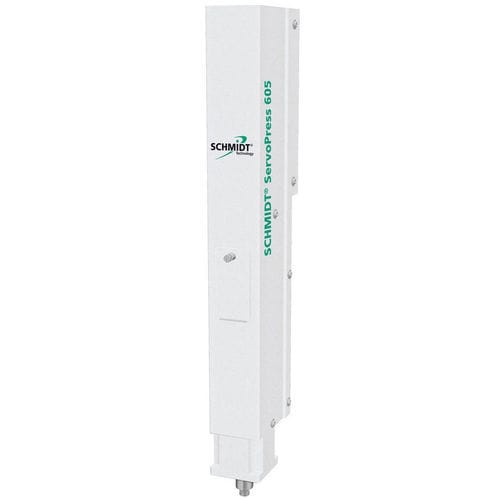

SCHMIDT® ServoPress 605

• Forza: 1,0 kN (F max. S3 25 %, 20 s) / 0,5 kN (F 100 % ED)
• Corsa: 150 mm
• Velocità max: 0–300 mm/s
• Risoluzione: controllo posizione 0,1 µm; acquisizione: 2,2 µm/inc (distanza), 0,3 N/inc (forza)
• Settori tipici: comunicazioni dati, elettronica, sicurezza automotive

SCHMIDT® ServoPress 616

• Forza: 5 kN (F max. S3 25 %, 20 s) / 3 kN (F 100 % ED)
• Corsa: 200 mm
• Velocità max: 200 mm/s
• Risoluzione: controllo posizione 0,1 µm; acquisizione: 3,2 µm/inc (distanza), 1,5 N/inc (forza)
• Settori tipici: automotive, elettronica, tecnologia di precisione

SCHMIDT® ServoPress 617

• Forza: 14 kN (F max. S3 25 %, 20 s) / 7,5 kN (F 100 % ED)
• Corsa: 300 mm
• Velocità max: 200 mm/s
• Risoluzione: controllo posizione 0,1 µm; acquisizione: 4,6 µm/inc (distanza), 3,75 N/inc (forza)
• Settori tipici: automotive, edilizia, medicale/farmaceutico

SCHMIDT® ServoPress 620

• Forza: 35 kN (F max. S3 25 %, 20 s) / 20 kN (F 100 % ED)
• Corsa: 400 mm
• Velocità max: 200 mm/s
• Risoluzione: controllo posizione 0,1 µm; acquisizione: 6,1 µm/inc (distanza), 10 N/inc (forza)
• Settori tipici: automotive, ottica, medicale/farmaceutico

SCHMIDT® ServoPress 650

• Forza: 75 kN (F max. S3 25 %, 20 s) / 50 kN (F 100 % ED)
• Corsa: 500 mm
• Velocità max: 200 mm/s
• Risoluzione: controllo posizione 0,1 µm; acquisizione: 7,6 µm/inc (distanza), 24 N/inc (forza)

SCHMIDT® ServoPress 655

• Forza: 110 kN (F max. S3 25 %, 20 s) / 80 kN (F 100 % ED)
• Corsa: 500 mm
• Velocità max: 100 mm/s
• Risoluzione: controllo posizione 0,1 µm; acquisizione: 7,6 µm/inc (distanza), 32 N/inc (forza)
• Settori tipici: trasmissioni, elettrotecnica, impiantistica

SCHMIDT® ServoPress 660

• Forza: 160 kN (F max. S3 25 %, 20 s) / 110 kN (F 100 % ED)
• Corsa: 350 mm
• Velocità max: 100 mm/s
• Risoluzione: controllo posizione 0,1 µm; acquisizione: 5,4 µm/inc (distanza), 48 N/inc (forza)
• Gestione energetica integrata e accumulo intermedio dell’energia di frenata sui modelli ad alta potenza

SCHMIDT® ServoPress 680

• Forza: 250 kN (F max. S3 25 %, 20 s) / 200 kN (F 100 % ED)
• Corsa: 350 mm
• Velocità max: 50 mm/s
• Risoluzione: controllo posizione 0,1 µm; acquisizione: 5,4 µm/inc (distanza), 75 N/inc (forza)
• Progettata per applicazioni ad alta forza di picco

Dati tecnici (sintesi)
Tipi: 605 / 616 / 617 / 620 / 650 / 655 / 660 / 680
Forza F max. (S3 25 %, 20 s) [kN]: 1,0 / 5 / 14 / 35 / 75 / 110 / 160 / 250
Forza F 100 % ED [kN]: 0,5 / 3 / 7,5 / 20 / 50 / 80 / 110 / 200
Corsa [mm]: 150 / 200 / 300 / 400 / 500 / 500 / 350 / 350
Velocità max. [mm/s]: 300 / 200 / 200 / 200 / 200 / 100 / 100 / 50
Risoluzione controllo posizione [µm]: 0,1 (tutti i tipi)
Risoluzione acquisizione forza [N/inc]: 0,3 / 1,5 / 3,75 / 10 / 24 / 32 / 48 / 75
Risoluzione acquisizione distanza [µm/inc]: 2,2 / 3,2 / 4,6 / 6,1 / 7,6 / 7,6 / 5,4 / 5,4

Accessori

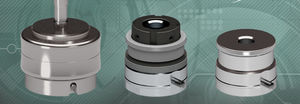

• Adattatore superiore utensili Ø 5–20 mm
• Accoppiatore rapido per utensili (adattatore rigido + base)
• Basamenti per presse (PU) per installazione senza vibrazioni
• Tavole scorrevoli per posizionamento longitudinale e trasversale
• Volantino esterno per impostazione intuitiva dei profili di corsa

Controllo e comportamento di processo

• Valutazione in tempo reale e disponibilità immediata dei dati SPC
• Sistema operativo con profili standard e parametrizzazione automatica
• Misura della corsa sullo stantuffo (sistema assoluto) che evita la corsa di riferimento
• Compensazione intelligente delle tolleranze dei pezzi e delle elasticità del sistema

Concetti di sicurezza

• Soluzioni brevettate SmartGuard e SmartGate per integrazione compatta e alimentazione rapida
• Barriera fotoelettrica per arresto del ciclo in caso di intervento non autorizzato

Caratteristiche / specifiche tecniche

• Presse elettriche servo con controllo posizione 0,1 µm
• Intervallo di forze 0,3–250 kN, corse 75–500 mm a seconda del modello
• Risoluzioni di acquisizione forza/distanza variabili per modello
• Opzioni integrate: lubrificazione mandrino, protezione sovraccarico, gestione energetica sui modelli più grandi
• Progettate per integrazione in postazioni singole o linee automatizzate con controller PressControl
