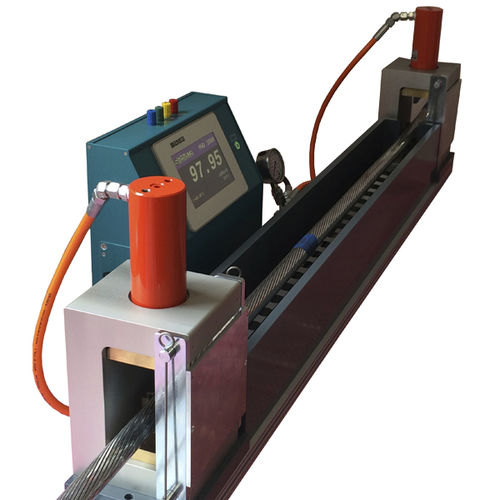

Sistema di misurazione antifurto PWD 2000 al-Co W/A/L

elettronicoper cavo

Il supporto di precisione PWD2000/P viene utilizzato per la determinazione della resistenza elettrica per metro di cavi di potenza e di media tensione. La misura si basa sul metodo a 4 poli secondo Kelvin per eliminare le resistenze della linea di alimentazione. La corrente di misura viene erogata tramite ganasce ad azionamento idraulico, la tensione di misura viene captata tramite rubinetti a molla, con una distanza tra i rubinetti di 1000 mm (+/- 0,1 mm). Le ganasce di corrente e quindi i punti di alimentazione della corrente sono disposti ad una distanza sufficiente dai rubinetti secondo DIN/IEC per garantire una distribuzione costante ed uniforme della corrente sulla distanza di misura effettiva. Versione con flusso d'acqua /W Il campione di conduttore da misurare (lunghezza ca. 1400mm) viene posto in un doppio condotto. La vasca interna, che viene riempita di acqua corrente quando la pompa è in funzione, contiene la barra di potenziale per l'acquisizione della tensione di misura; è qui che la misura effettiva avviene ad una temperatura (acqua) costante. Un microohmmetro collegato (ad es. MR300C-A o MR101-PWD) misura inoltre la temperatura (dell'acqua) tramite una sonda e converte il valore di resistenza precedentemente misurato in 20°C. La funzione principale meccanica è come il PWD2000 P/L. Versione arieggiamento /A Il sistema di misura è dotato di un canale chiuso, accuratamente isolato contro il flusso d'aria esterna. Dopo un certo tempo la temperatura del campione è stabile e identica a quella di una sonda speciale. Il principio è lo stesso del sistema di misura MAT2000T per macchine a trefoli, utilizzato con successo con cavi in rame e alluminio.
