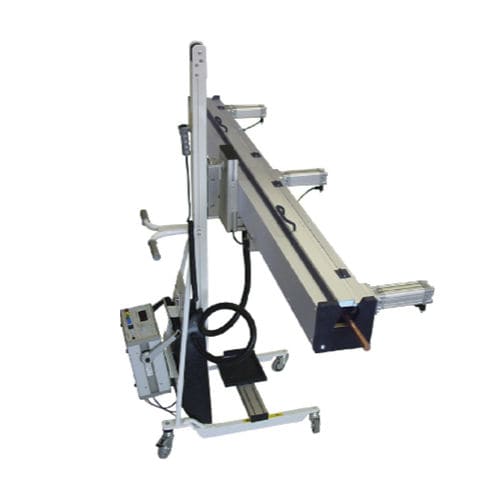

Strumento di misura di resistenza MAT 2000 T

per cavodi processo

Il MAT2000T viene utilizzato per determinare la resistenza del cavo elettrico per 1000 m (modello USA per 1000 piedi) dei cavi di alimentazione di alta e media gamma senza tagliare il cavo. Con la tecnica di misura a 4 poli secondo Kelvin, vengono eliminate tutte le resistenze della linea di alimentazione. La corrente di misura viene stabilita tramite ganasce a comando pneumatico, la tensione di misura viene rilevata tramite rubinetti a molla. Le ganasce di corrente e quindi i punti di alimentazione della corrente sono disposti ad una distanza sufficiente dai rubinetti secondo DIN/IEC per garantire una distribuzione costante ed uniforme della corrente sulla distanza di misura effettiva. Il MAT2000T è in grado di misurare i cavi durante la produzione collegando il dispositivo direttamente al cavo dove viene avvolto. Il MAT2000T viene quindi posizionato sotto il cavo, il sistema di elevazione elettrico solleva il dispositivo di supporto nella corrispondente altezza del cavo e si arresta automaticamente. Inoltre, il dispositivo di supporto è girevole verticalmente per sostenere diversi angoli del cavo. Dopo la chiusura dei coperchi di sicurezza, le ganasce pneumatiche vengono attivate e la misura può essere avviata utilizzando il microohmmetro MR 302 C-A incorporato.
