Sistema di misurazione antifurto PWD 3000 Cu / Cu-Al

indirettoper cavo

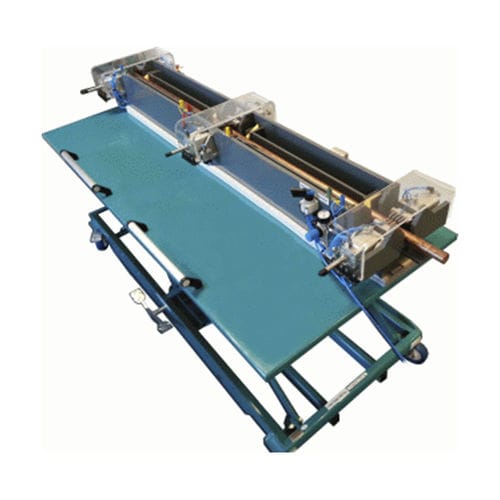

Il dispositivo di tenuta di precisione PWD 3000 viene utilizzato per la determinazione della resistenza elettrica per metro di cavi di potenza e di media tensione. La misura si basa sul metodo a 4 poli secondo Kelvin per eliminare le resistenze della linea di alimentazione. La corrente di misura viene erogata tramite ganasce ad azionamento pneumatico, la tensione di misura viene captata tramite rubinetti a molla, con una distanza tra i rubinetti di 1000 mm (+/- 0,2 mm). Le ganasce di corrente e quindi i punti di alimentazione della corrente sono disposti ad una distanza sufficiente dai rubinetti secondo la norma DIN/IEC per garantire una distribuzione costante ed uniforme della corrente sulla distanza di misura effettiva. La sezione del cavo è collocata in due vasche interne che vengono riempite di acqua corrente quando la pompa è in funzione e contengono le barre di potenziale per il rilevamento della tensione di misura; è qui che la misura effettiva avviene a temperatura costante (acqua). Il microohmmetro che fa parte dell'apparecchiatura misura inoltre la temperatura (dell'acqua) tramite una sonda e converte il valore di resistenza precedentemente misurato in 20°C (o, se necessario, 23°C). Il supporto standard PWD 3000 Cu è adatto per cavi in rame (cavi a trefoli e conduttori a settore) di dimensioni comprese tra 10mm² e 1200mm² (chiedere dimensioni maggiori!).
