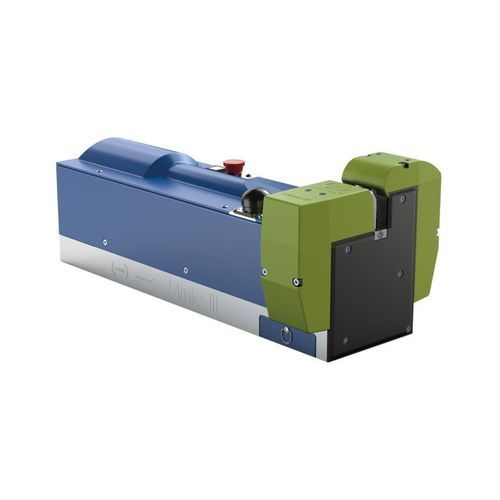

Macchina saldatrice ad ultrasuoni Minic-III

automaticaper alluminioper rame

Panoramica
La Minic-III è una saldatrice a ultrasuoni all'avanguardia e ad alta velocità, progettata per la produzione industriale a bassa manutenzione. Copre sezioni trasversali dei conduttori da 0,26 mm² a 30 mm² e consente la saldatura di alluminio, rame e connessioni miste (alluminio-rame). Nei benchmark globali con i principali produttori di cablaggi la Minic-III ha ottenuto risultati di primo livello in termini di resistenza della saldatura, cmk/cpk e aspetto visivo dei nodi. La macchina dispone di un'interfaccia utente intuitiva, cambio rapido degli utensili e dell'ausilio d'inserimento Cable-Fit-In (CFI) per l'allineamento automatico preciso dei cavi. Altre sezioni e applicazioni sono possibili.

Dettagli
Il sistema è progettato per elevata qualità del processo e minima manutenzione. Fornisce monitoraggio e documentazione avanzati del processo, autocalibrazione completa del modulo di saldatura, regolazione dinamica dei setpoint e funzioni statistiche di controllo del processo. Supporta l'integrazione con sistemi ERP di livello superiore (es. produzione KSK). L'unità include un tagliascarti completamente integrato, un sistema di misura dello spostamento digitale ad alta precisione per il rilevamento della geometria del nodo, saldatura di sequenza, più livelli utente con accesso tramite chiave, arresto di profondità autocalibrante (soft stop), sistema di raffreddamento senza aria compressa e accessi di manutenzione semplici con cassettino per rifiuti integrato.

Vantaggi

• Intervallo di sezione: 0,26 mm² – 30 mm²
• Adatta per alluminio, rame e connessioni miste (a cascata)
• Monitoraggio e documentazione avanzati del processo (incl. cmk/cpk)
• Autocalibrazione completa del modulo di saldatura
• Capacità di integrazione ERP (es. produzione KSK)
• Regolazione dinamica dei setpoint e funzioni statistiche di controllo
• Tagliascarti completamente integrato
• Funzionalità Plug & Play tramite chip ID integrato
• Misura dello spostamento digitale ad alta precisione per il rilevamento della geometria del nodo
• Saldatura in sequenza e vari livelli utente con gestione degli accessi
• Arresto di profondità autocalibrante (soft stop)
• Sistema di raffreddamento senza aria compressa
• Rapido e semplice cambio utensile; manutenzione e pulizia facilitati con cassettino per rifiuti integrato

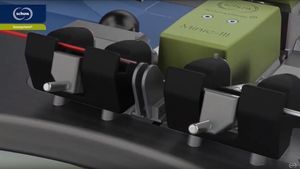

• Ausili di inserimento: Cable-Fit-In (CFI), illuminazione dell'area di saldatura e Laser Positioning System (LPS)

Specifiche tecniche

• Nome modello: Minic-III
• Intervallo di sezione: 0,26 mm² – 30 mm²
• Materiali saldabili: Alluminio, Rame, Connessioni miste (saldatura a cascata)
• Controllo del processo: Monitoraggio e documentazione avanzati; regolazione dinamica dei setpoint; funzioni statistiche
• Calibrazione: Autocalibrazione completa del modulo di saldatura; arresto di profondità autocalibrante
• Misura: Sistema di misura dello spostamento digitale ad alta precisione per rilevamento della geometria del nodo
• Integrazione: Capacità di integrazione ERP (es. produzione KSK)
• Funzionalità: Saldatura in sequenza; Plug & Play tramite chip ID integrato; tagliascarti integrato
• Manutenzione: Cambio utensile rapido; manutenzione e pulizia facilitati con cassettino per rifiuti integrato
• Raffreddamento: Sistema senza aria compressa
• Inserimento e posizionamento: Cable-Fit-In (CFI); illuminazione dell'area di saldatura; Laser Positioning System (LPS)
• Conformità: Conformità CE
