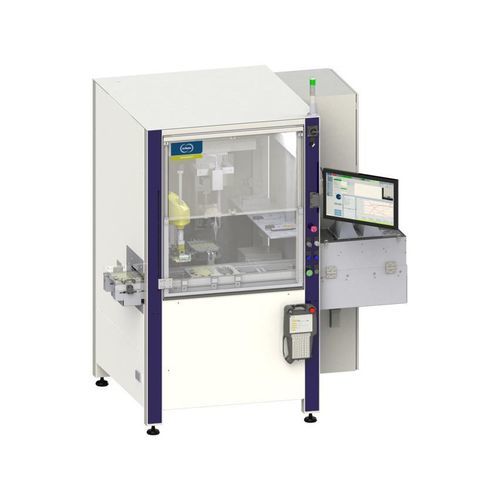

Macchina saldatrice ad ultrasuoni FX Core

semiautomaticaper componenti elettronicia tavola rotante

Panoramica
La FX Core è progettata per la saldatura ad ultrasuoni di elettronica di potenza (ad es. moduli IGBT) e sistemi di contatto delle celle per applicazioni batterie. Sistema semi-automatico con regolazione integrata e cambio rapido degli utensili di saldatura.

Vantaggi

• Testa di saldatura a ultrasuoni: 20 kHz standard (35 kHz disponibile su richiesta); regolazione integrata e soluzione a cambio rapido per gli utensili
• Area di lavoro (tavola X-Y e asse di rotazione): X = 250 mm, Y = 400 mm, rotazione = 360°; assi progettati con sistemi di frenatura per massima rigidità e resistenza alle vibrazioni ultrasoniche
• Accessibilità in Z (sonotrode): fino a 62 mm
• Controllo dinamico di processo brevettato: monitoraggio delle curve di potenza e altezza con tolleranze regolabili per tempo di saldatura, altezza e deformazione per punto
• Opzioni personalizzabili: sistema di riconoscimento dei pattern, lettore DMC, stazione di misura e calibrazione

Caratteristiche / specifiche tecniche

• Applicazione: saldatura ad ultrasuoni per elettronica di potenza (es. moduli IGBT) e sistemi di contatto celle per batterie
• Tipo di sistema: macchina di saldatura ad ultrasuoni semi-automatica
• Frequenza ultrasonica: 20 kHz (35 kHz su richiesta)
• Caratteristiche della testa: regolazione integrata e soluzione a cambio rapido per gli utensili
• Area di lavoro X: 250 mm
• Area di lavoro Y: 400 mm
• Asse di rotazione: 360°
• Accessibilità massima Z (sonotrode): 62 mm
• Progettazione assi: assi appositamente studiati con sistemi di frenatura per elevata rigidità e resistenza alle vibrazioni ultrasoniche
• Controllo di processo: monitoraggio dinamico brevettato delle curve di potenza e altezza; tolleranze regolabili per tempo di saldatura, altezza e deformazione per punto
• Opzioni: sistema di riconoscimento pattern, lettore DMC, stazione di misura e calibrazione
