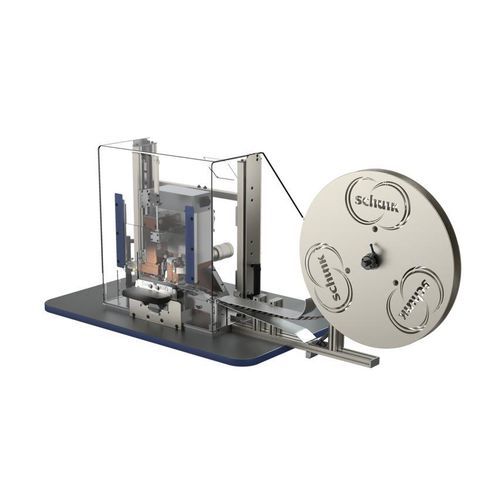

Macchina saldatrice ad ultrasuoni DS20-III Variant TF

manualeper alluminioper rame

Panoramica del prodotto
La DS20-III è una macchina a ultrasuoni progettata per saldare i fili su terminali. Lavora terminali comuni in rame e alluminio e dispone di un nuovo concetto di carter che garantisce accessibilità a 360° per semplificare manutenzione e assistenza.

Vantaggi

• Campo di sezioni: 1,5–35 mm² (rame) o 2,5–42 mm² (alluminio); estensioni opzionali fino a 50 mm² (rame) e 60 mm² (alluminio)
• Alimentazioni terminali disponibili nelle varianti 0°, 90° e 180°
• Sistema di cambio utensile rapido e semplice per ridurre i tempi di fermo
• Unità oscillatore con sistema di cambio rapido
• Frequenza di esercizio: 20 kHz
• Potenza generatore: 4 kW (standard), 6 kW (opzionale)

Caratteristiche / specifiche tecniche

• Applicazione: saldatura ultrasonica – saldatura di fili su terminali
• Materiali lavorati: terminali in rame e alluminio
• Campi di sezione standard: 1,5–35 mm² (rame); 2,5–42 mm² (alluminio)
• Estensione opzionale della sezione: fino a 50 mm² (rame) e fino a 60 mm² (alluminio)
• Orientamenti alimentazione terminale: 0°, 90°, 180°
• Cambio utensile: sistema di cambio utensile rapido e semplice
• Oscillatore: unità oscillatore a cambio rapido
• Frequenza di esercizio: 20 kHz
• Potenza generatore: 4 kW (standard), 6 kW (opzionale)
• Progetto: concetto di carter rinnovato per accessibilità a 360° e semplificazione della manutenzione
