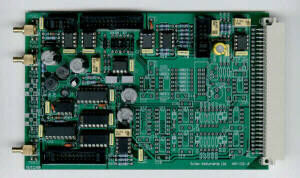

Amplificatore di segnale 430

differenzialeanalogicolock-in

I modelli 430 e 441 di Scitec Instruments sono amplificatori lock-in analogici OEM. Sia il modello 430 monofase che il modello 441 bifase sono adatti per effettuare misure di ampiezza e fase, ma con il modello 441 è molto più semplice. Questi amplificatori lock-in per pcb offrono una soluzione a basso costo per il recupero di segnali rumorosi in molte situazioni. - Versioni monofase e bifase - Ingresso differenziale o single-ended - Sensibilità da 1 µV a 10 V per un'uscita di 1 V - Stadio di guadagno d'ingresso ad alte prestazioni e ampia larghezza di banda - Costanti di tempo di uscita del filtro passa-basso da 100 µs a 30 s - Funzionamento con segnale di riferimento 1F e 2F - Controllo di fase fine e a passo di 90° Modello 430 - Amplificatore lock-in monofase con impostazione manuale, mediante ponticelli, della modalità di ingresso, della sensibilità, della costante di tempo del filtro passa-basso e del controllo di fase del segnale di riferimento. - Sensibilità: da 3 µV a 10 V in passi da 1, 3, 10 per un'uscita di 1 V (impostazioni di guadagno da x0,1 a x330.000) - Ingresso di riferimento: TTL/CMOS con segno/spazio da 1:10 a 10:1 (attivato solo dal fronte di salita) Modello 441 - Amplificatore lock-in a doppia fase con impostazione manuale, mediante ponticelli, della modalità di ingresso, della sensibilità, della costante di tempo del filtro passa-basso e del controllo di fase del corso del segnale di riferimento. Può essere utilizzato in una delle tre modalità seguenti: - Funzionamento a doppia fase - un segnale di ingresso con due demodulatori che operano a 90° l'uno dall'altro e che forniscono entrambe le componenti X e Y (o reale e immaginaria) del segnale di ingresso. - Calcolo di R - il circuito a bordo fornisce il modulo delle componenti X e Y.
