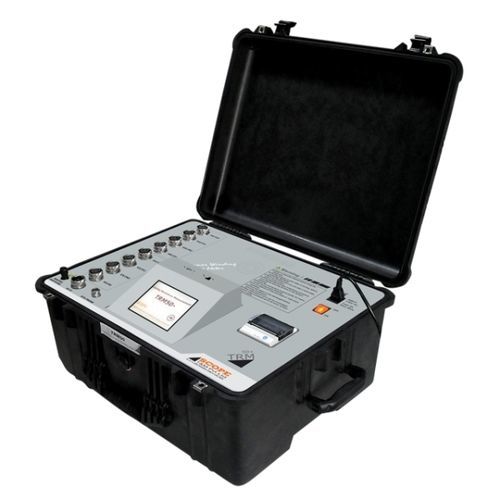

Apparecchio di misura di bassa resistenza TRM 50+

induttivodi trasformatoricon display

SCOPE introduce un misuratore di resistenza per avvolgimenti di precisione da 50 A, appositamente progettato per prove sul campo e prove in fabbrica di grandi trasformatori fino a 500 MVA. Il valore della resistenza di avvolgimento del trasformatore e della macchina rotante sono visualizzati direttamente sul display TFT da 5,7". Il TRM 50 è stato progettato per lavorare in condizioni di switchyard EHV live, garantendo la sicurezza dell'operatore e la ripetibilità dei risultati. Il risparmio di tempo per la manutenzione è assicurato da un solo collegamento al trasformatore con misurazione simultanea delle resistenze di tre/sei avvolgimenti, misurazione delle resistenze di tutti i rubinetti con cambio automatico e smagnetizzazione. Il contatore è protetto contro la retro-EMF offerta dai grandi avvolgimenti induttivi. Può misurare la resistenza dell'avvolgimento DC di grandi macchine rotanti, oggetti di prova altamente induttivi come trasformatori, generatori e motori, ecc. La corrente continua da 50 A consente di misurare basse resistenze con elevata precisione. Un solo collegamento a tutti gli avvolgimenti primari e/o secondari. La misurazione simultanea riduce i tempi di connessione e di misurazione. La variazione della resistenza dell'avvolgimento, gli avvolgimenti corti o aperti possono essere rilevati dai valori misurati. Misurazione automatica della temperatura e calcolo del valore corretto della temperatura. Misurazioni della resistenza dell'avvolgimento di tutti i rubinetti delle fasi in una sola volta. Ricodifica, stampa e memorizzazione dei risultati. Apertura dei contatti OLTC e competere con la struttura di prova delle prestazioni OLTC. Prova di una singola fase o di tre fasi in un unico test. Generazione di un unico rapporto. Per conoscere la condizione dei contatti OLTC, meccanismo OLTC, resistenza di transizione. Scarica e smagnetizza l'oggetto dopo il test.
