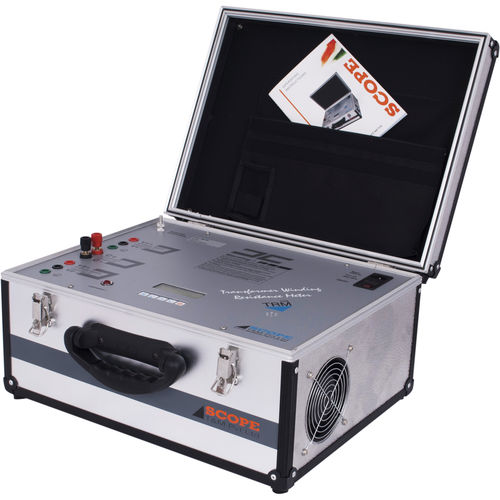

Tester di resistenza TRM 104

per avvolgimento statoricoper trasformatoreportatile

TRM104 è un misuratore portatile di resistenza degli avvolgimenti, progettato per lavorare nei cantieri di commutazione AV sotto tensione. I valori di resistenza degli avvolgimenti di grandi trasformatori fino a 500 MVA e di macchine rotanti vengono visualizzati direttamente. Il misuratore è protetto contro i back emf offerti dai grandi avvolgimenti induttivi. Un LCD retroilluminato a 4 righe con un menu di facile utilizzo consente di impostare lo strumento per il test. Anche le resistenze degli avvolgimenti e i messaggi di sicurezza sono visualizzati su questo display. È possibile misurare la resistenza di due avvolgimenti contemporaneamente. Lo strumento contiene una speciale fonte di alimentazione per una rapida stabilizzazione dei risultati del test. Una sorgente di alimentazione da 30 V CC e 10 Amp, controllata strategicamente da strumenti digitali, fa passare la corrente selezionata attraverso l'avvolgimento. Gli amplificatori di precisione leggono la tensione sviluppata attraverso gli avvolgimenti e i valori ohmici vengono visualizzati direttamente. L'uso del classico metodo Kelvin a 4 fili garantisce una misura affidabile. La gestione termica della sorgente di alimentazione, appositamente progettata, consente di effettuare misure per periodi più lunghi, quando vengono testati trasformatori di generatori collegati a triangolo. Il TRM è in grado di identificare l'interruzione della corrente iniettata durante la commutazione dell'OLTC. Un allarme acustico durante l'iniezione di corrente garantisce la sicurezza dell'operatore durante la misura. I valori di resistenza degli avvolgimenti di grandi trasformatori fino a 500 MVA e di macchine rotanti vengono visualizzati direttamente. Misuratore di resistenza degli avvolgimenti portatile, progettato per lavorare in cantieri elettrici sotto tensione. Protetto contro la retroemissione di energia da avvolgimenti induttivi di grandi dimensioni. Un display LCD retroilluminato a 4 righe con un menu di facile utilizzo consente di impostare lo strumento per il test. Il display visualizza anche le resistenze degli avvolgimenti e i messaggi di sicurezza.
