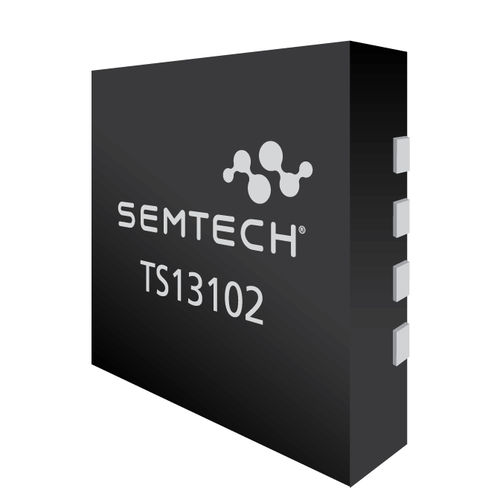

Relè statico DC TS13102

di potenzadi blocco

Il TS13102 è un dispositivo di commutazione di potenza a 60 V isolato galvanicamente con blocco bidirezionale. Il dispositivo include un singolo interruttore integrato ad alta tensione da 290mΩ che consente la commutazione ad alta efficienza di carichi di potenza o di altre applicazioni ad alta corrente. Il pin di ingresso CLK a singolo pin controlla lo stato dell'interruttore attraverso opzioni di sequenza che controllano il modo in cui il dispositivo commuta, tra cui l'accensione e lo spegnimento immediati, l'accensione a zero volt, lo spegnimento a zero corrente, le modalità dither, nonché il comportamento latching e non-latching. Caratteristiche Basse correnti di quiescenza 2μA in stato OFF 5μA in stato ON Supporta I/O scalabili isolati galvanicamente Indirizzabile per un utilizzo minimo di GPIO Supporta otto configurazioni di indirizzi fisici Singolo segnale di controllo per ingresso on/off (CLK) Livelli di ingresso da 1,7 V a 5,5 V compatibili con il microcontrollore Opzioni di commutazione configurabili Caratteristiche dell'interruttore: Blocco bidirezionale in stato OFF Dispositivo a interruttore singolo interruttore e resistenza di accensione di 290mΩ Opzioni del pacchetto pacchetto QFN a 16 conduttori - 3x3 mm, altezza massima 1,0 mm Modalità operative ON / OFF a croce di zero Immediato ON / OFF Modalità Dithering per la condivisione della potenza del sistema Polling dello stato dell'interruttore
