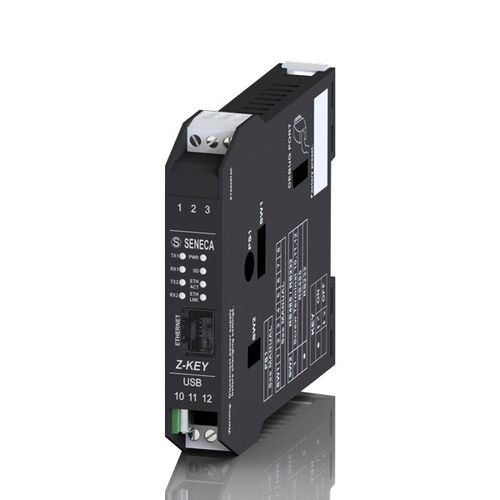

Gateway di comunicazione Z-KEY

industrialeIoTLAN

Z-KEY è un dispositivo in grado di ampliare l’estensione delle reti e consentire il passaggio dei dati di processo fra livelli diversi dell’architettura di comunicazione IT e industriale. Z-KEY garantisce la trasmissione dei segnali tra ModBUS TCP-IP/ ModBUS RTU in 10 modalità operative, aumentando di fatto il numero di nodi collegabili e le distanze raggiungibili in rete. Il dispositivo può estendere anche la rete seriale operando come Remote virtual COM trasparente al protocollo di comunicazione seriale. Dotato di 1 porta Fast Ethernet 10/100 Tx e 2 porte seriali (RS232/RS485, RS485), Z-KEY offre molteplici possibilità di configurazione grazie a DIP-switch, web server e tool software quali SDD (Seneca Discovery Device), SESC (Seneca Ethernet to Serial Connection), EASY SETUP2. Tra le funzioni avanzate vanno segnalate la diagnostica seriale avanzata e la modalità «quarantena» con tempo impostabile per dispositivi in fail. DATI TECNICI Alimentazione - 11..40 Vdc; 19..28 Vac Assorbimento - 2 W @ 24 Vac (typical) LED di stato - Power supply Rx-Tx serial communication Link and Ethernet activity Comunicazione - Nr. 1 Fast Ethernet port 100 Tx, RJ45 pannello frontale (Max 8 client ModBUS TCP, Max 10 server ModBUS TCP) Nr. 1 porta seriale commutabile RS232 / RS485, baud rate max 115k su connettore Nr. 1 porta seriale RS485, baud rate max 115k su connettore IDC10 Protocolli Industriali - ModBUS TCP-IP, ModBUS RTU Modalità operative - Modbus Gateway Ethernet to Serial (PORT#1) Modbus Gateway Ethernet to Serial (PORT#2) Modbus Gateway Ethernet to Serial (PORT#1 AND PORT#2) Modbus Gateway Serial to Ethernet (PORT#1 AND PORT#2)
