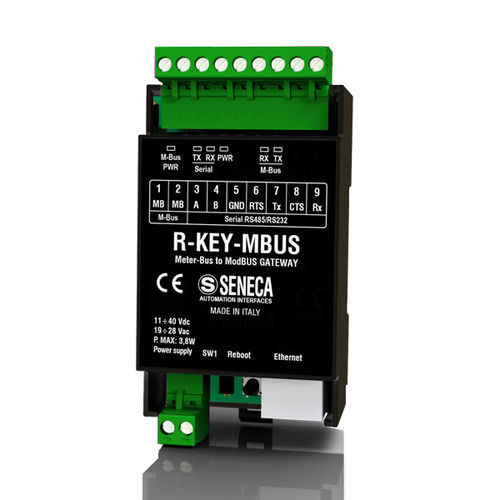

Convertitore di protocolli R-KEY-MBUS

EthernetM-Busserie

M-BUS è il principale bus utilizzato per la contabilizzazione di energia e la gestione intelligente dei contatori ovvero la registrazione separata dei consumi di calore, acqua, elettricità e gas. R-KEY-MBUS è un convertitore in grado di leggere, convertire e trasferire i dati da ModBUS RTU/TCP-IP fino a 25 strumenti Meter-BUS e viceversa. Integra una porta Ethernet, una porta seriale e una porta M-BUS. Questo prodotto è ideale per applicazioni in cui devono essere interfacciati o integrati in rete analizzatori, contatori, sensori e dispositivi Meter-Bus. Con questo convertitore è possibile scansionare la rete M-BUS per rilevare dispositivi, scaricare in modo automatico la loro configurazione e costruirne in automatico la mappatura ModBUS indicando indirizzo e tipo di dato. La configurazione dello R-KEY-MBUS avviene tramite Web Server senza necessità di un software esterno. Il dispositivo è inoltre dotato di un database dei principali device M-Bus in costante aggiornamento per agevolare le configurazioni offline. DATI TECNICI Alimentazione - 11..40 Vdc; 19..28 Vac, 50–60 Hz Assorbimento - 3,8 W (tipico) Isolamento - 1,5 kVac Indicatori di stato - Alimentazione Link e traffico dati Ethernet Trasmissione / ricezione dati su porte seriali Alimentazione / Comunicazione M-BUS Trasmissione / ricezione dati su porta M-BUS Autenticazione Web Server - Sì Password - Sì Grado di protezione - IP20 Temperatura di esercizio - -25..+65°C Porta Ethernet - 1 Fast Ethernet 10/100 baseTx, RJ45 frontale con autoswitch Porta seriali - 1 Porta COM#1 RS485 per connettore IDC10 velocità da 1.200 a 115.200 bps Porta M-BUS - 1 porta M-BUS 25 nodi slave M-BUS max velocità da 300 a 38.400 bps
