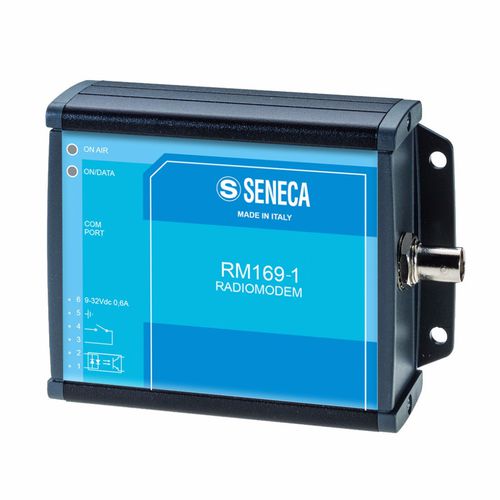

Modem punto-punto RM169-1 series

ripetitoreRS232RS485

Il radiomodem RM169-1 è un sistema NBFM (Narrow Band Frequency Modulation) in banda 169 MHz e interfaccia RS232/RS485 conforme alla Direttiva 2014/53/UE (RED). E' ottimizzato per essere alimentato anche tramite pile primarie o secondarie nelle applicazioni di Meter Reading, Tracking&Tracing, Telemetering&Commands nel rispetto della norma ERC 70-03 e delibera europea 2005/928/CE. Il modulo offre differenti profili operativi programmabili via software quali punto-punto, punto-multipunto, broadcasting e digirepetear; supporta tabelle di routing per indirizzamento e instradamento del pacchetto in zone non direttamente raggiungibili in singola tratta. Banda operativa - 169.400 – 169.475 Mhz Numero di canali - 1@CH50kHz; 3@CH25kHz; 6@CH12.5kHz Modulazione - 9K00F1D o 18K0F1D (NBFM / GFSK) Velocità dati (radio) - 4.800 bps (@12,5 kHz di canalizzazione) 9.600 bps (@25 kHz di canalizzazione) 19.200 bps (@50 kHz di canalizzazione) Modalità di funzionamento - Punto-punto, Punto-multipunto, Broadcasting, digipeater; supporto delle tabelle di routing per indirizzamento Comunicazione via RS485 - La porta seriale RS485 dello strumento è impostata di fabbrica in 9.600 (Baud Rate) 8N1. N.B. Nel caso fosse necessario il prodotto configurato in modalità 8N2 esplicitare la richiesta nelle note dell'ordine. I/O integrati - Nr. 1 Ingresso Digitale, 5-24 Vdc o 3-20 Vac. Zinp. 2.2 kΩ (optoisolato) Nr. 1 Uscita a relè, N.O. 24 Vac @ 0,5 A o 32 Vdc @ 1 A Ricevitore (tipo) - CLASSE 2 - LBT e AGILITY Sensibilità - BER <10-2 <-105dBm@50 kHz <-107dBm@25 KHz <-110dBm@12.5 kHz Velocità dati - Da 1.200 a 57.600 bps Dimensioni (LxAxP) - 90 x 100 x 40 mm
