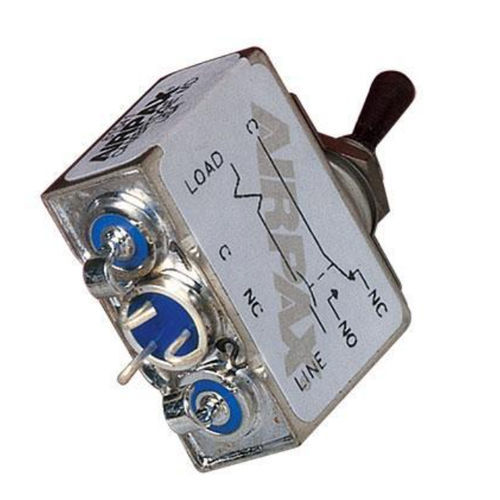

Interruttore automatico idraulico-magnetico AP

contro i cortocircuitiper sovraccarichidi potenza

Chiamata anche famiglia di interruttori 202, la serie di protettori magnetici Airpax™ AP è disponibile nelle versioni DC, 50/60Hz o 400Hz e con vari ritardi per adattarsi ai requisiti di applicazioni specifiche. A differenza dei protettori termici, l'AP non modifica la sua corrente di intervento in un ampio intervallo di temperatura. Una delle caratteristiche più importanti di questo protettore è l'azione "trip free", ovvero il circuito non rimane chiuso in presenza di un sovraccarico, anche se la maniglia è tenuta in posizione ON. Il meccanismo di ritardo rileva il guasto e i contatti si aprono. La tenuta stagna del pannello è garantita da una guarnizione ad anello "O" e da un pressacavo in gomma siliconica all'interno del gruppo boccola/maniglia. Test in nebbia salina secondo MIL-STD-202, Metodo 101, Condizione di prova B, senza alcuna evidenza di corrosione, danni elettrici o meccanici. Le applicazioni tipiche includono comunicazioni, navigazione e strumentazione aeronautica, radar e alimentatori. Il protettore di circuito Airpax™ UP, con riconoscimento UL e certificazione CSA, è essenzialmente identico all'AP nella costruzione e nel principio di funzionamento. È approvato per il funzionamento a 50 volt CC fino a 20 ampere, 120 volt 50/60 Hz fino a 15 ampere e 240 volt 50/60 Hz fino a 7,5 ampere. Il protettore di circuito UP è disponibile solo in unità unipolari, a causa delle specifiche di dispersione UL e CSA e degli ampi terminali in vetro utilizzati. La serie UP offre un'approvazione FM (Factory Mutual Research) opzionale, prevista per le applicazioni petrolchimiche. L'omologazione FM è disponibile solo per le unità unipolari, con sgancio in serie, del tipo UP.
