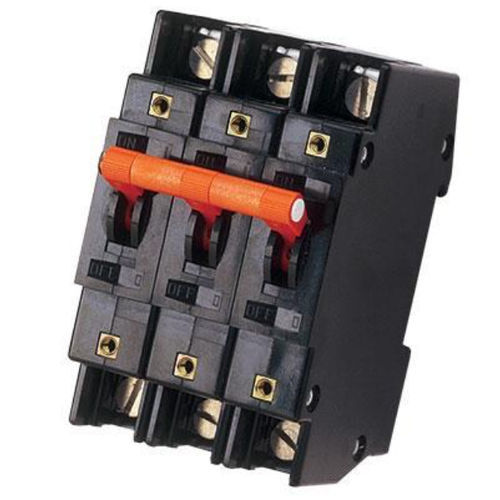

Progettati specificamente per la guida DIN simmetrica da 35 mm, i protettori magnetici per montaggio su rotaia delle serie IALHR, IULHR e IELHR di Airpax offrono i vantaggi di un montaggio o di una rimozione rapidi e semplici, che consentono un cablaggio efficiente ed economico, conservando al contempo lo spazio.
Questi protettori sono disponibili nei modelli a 1, 2, 3 e 4 poli, con una scelta di colori di maniglie con marcature on/off e I/O internazionali. Questi protettori sono conformi agli standard UL e CSA e soddisfano i requisiti di spaziatura IEC e VDE. Le applicazioni tipiche includono computer e periferiche, telecomunicazioni, apparecchiature mediche, macchine utensili e strumentazione per il controllo di processo. Offrono le prestazioni affidabili associate alla protezione dei circuiti magnetici.
Montaggio - Questi dispositivi di protezione dei circuiti sono progettati per essere montati su guide DIN standard da 35 mm, come 35x7,5 o 35x15 secondo la norma DIN EN50022. Altri binari speciali sono disponibili presso fornitori che offrono la possibilità di montare componenti non a norma DIN per mezzo di speciali dadi a incastro.
Serie Trip
La configurazione più diffusa per i protettori magnetici è l'intervento in serie, in cui la bobina di rilevamento e i contatti sono in serie con il carico da proteggere. La posizione della maniglia indica comodamente lo stato del circuito. Oltre a fornire una protezione convenzionale contro le sovracorrenti, viene utilizzato contemporaneamente come interruttore on-off.
Solo interruttore
Nel caso in cui non si desideri una protezione da sovracorrente, è possibile eliminare il meccanismo della bobina, ottenendo un eccellente interruttore di potenza a basso costo, singolo o multipolare.
Resistenza di isolamento
100 megaohm minimo a 500 Vdc tra tutti i terminali isolati elettricamente.
---
