Condizionatore di segnale per trasduttori LVDT DC8042

4-20 mA

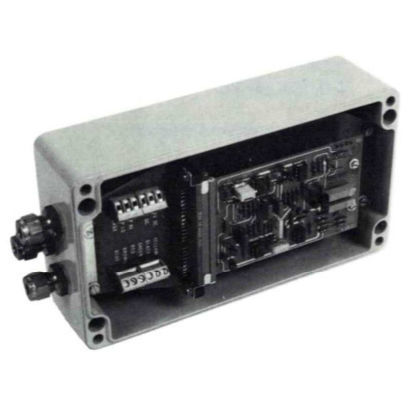

I driver L VDT della serie DC8042 sono oscillatori/demodulatori per trasduttori LVDT. Le unità sono costituite da schede a circuito stampato standard Sensonics alloggiate insieme a un alimentatore in una scatola pressofusa resistente alle intemperie. I collegamenti di ingresso e uscita alle morsettiere interne avvengono tramite pressacavi montati. Il gruppo interno della scheda è formato da componenti discreti montati su un laminato di fibra di vetro incollato con resina, con conduttori di circuiti stampati in rame stagnato e contatti di bordo placcati in oro. La scheda è dotata di potenziometri multigiro in miniatura per l'impostazione del guadagno e dello zero. L'unità fornisce un'uscita sinusoidale a 3KHz per l'eccitazione del trasduttore, l'amplificazione, la demodulazione sensibile alla fase, un filtro attivo passa basso per fornire un segnale di uscita in tensione continua e dispone, inoltre, di uno stadio di uscita in corrente.
