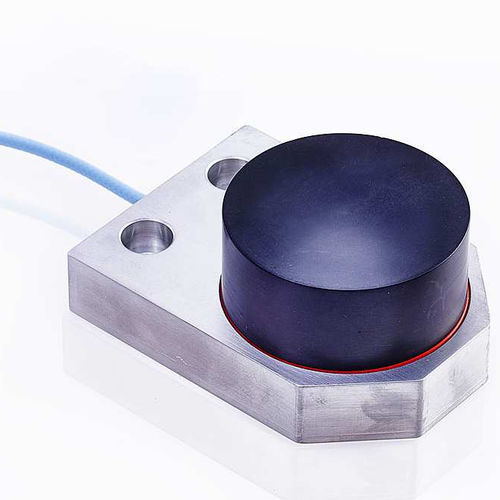

Sensore di prossimità per monitoraggio condizioni Senturion XPD25

a corrente di Foucaulta discoDC

Applicazioni - Espansione differenziale della turbina - Espansione per grandi rotori - Montaggio a basso profilo - Ambienti difficili Caratteristiche - Lunghezza del cavo di sistema selezionabile tramite interruttore 5m, 7m e 9m. - Indicazione a LED della lunghezza selezionata. - Presa da 3,5 mm per il monitoraggio della tensione di distacco. - Cavo a doppia schermatura per un'elevata immunità ai disturbi. - Connessione del cavo con chiusura a scatto e a prova di scossa. - Driver a basso profilo per una facile integrazione locale nella macchina (possibilità di montaggio su guida Din). - Eccellente ripetibilità in caso di sostituzione della sonda, della prolunga o del driver. Il sistema di sonde di prossimità XPD25 è composto da una sonda calibrata, una prolunga e un driver. Utilizzando il principio delle correnti parassite, questa combinazione forma un circuito sintonizzato con il materiale di destinazione e le variazioni della distanza tra la faccia della sonda e il bersaglio vengono rilevate dal driver in questo circuito. In questo modo si ottiene un'uscita di tensione linearizzata proporzionale alla distanza del target, con una sensibilità nominale di 0,63 mV/um e un intervallo di 25,0 mm. Questo tipo di sistema di misura fornisce misure di posizione relativa altamente accurate (risoluzione tipicamente di pochi micro-metri), per ambienti gravosi fino a 180 °C. L'unità driver offre lunghezze di sistema selezionabili di 5 m, 7 m o 9 m, con un LED verde sul pannello frontale che indica l'opzione selezionata. La presa di monitoraggio della tensione della fessura facilita la messa in servizio del sistema di sonde; un voltmetro può essere collegato direttamente al driver attraverso la presa audio standard da 3,5 mm per visualizzare la tensione della fessura nel punto di installazione e la fessura meccanica della sonda può quindi essere regolata per adattarsi all'applicazione.
