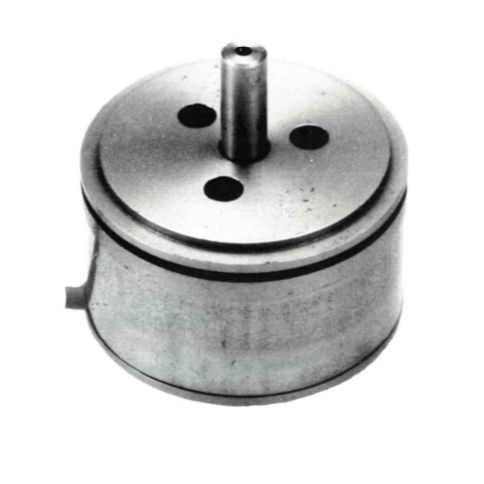

Sensore di posizione angolare R40A

senza contattoRVDT4-20mA

Il trasduttore di posizione angolare Sensonics serie R40A utilizza il principio del trasformatore differenziale variabile rotante (RVDT) per convertire la rotazione di un albero in un segnale elettrico proporzionale in uscita. L'avvolgimento primario dell'R VDT viene alimentato con corrente alternata da una sorgente esterna e induce negli avvolgimenti secondari un segnale in corrente alternata, la cui ampiezza e fase sono determinate dalla posizione angolare di un rotore appositamente sagomato collegato all'albero operativo. È necessario un condizionamento esterno separato del segnale per produrre un segnale CC proporzionale alla posizione dell'albero. L'R40A è alloggiato all'interno di una cassa in acciaio inossidabile del formato di un sincro di dimensioni 18. Il diametro di 6,35 mm è di circa 1,5 mm. L'albero operativo di 6,35 mm di diametro x 15,4 mm di lunghezza è supportato internamente da una coppia di sfere miniaturizzate di precisione che consentono una rotazione continua e un attrito minimo. La parte posteriore dell'unità supporta l'uscita del cavo e l'armatura flessibile opzionale in acciaio inox della lunghezza specificata. Sebbene il trasduttore sia in grado di ruotare in modo continuo, un grafico della rotazione angolare rispetto alla grandezza e alla fase del segnale di uscita su 3600 risulterebbe in un'onda sinusoidale completa (e quindi in due posizioni, separate da 1800 di rotazione, in cui il segnale di uscita è nullo). Per evitare ambiguità, durante il test finale viene scelta una sola delle posizioni nulle e viene effettuata una calibrazione sull'intervallo più lineare da entrambi i lati di questo nullo. Sia l'albero che l'involucro sono marcati per mostrare l'allineamento al punto nullo selezionato. Vengono forniti certificati di calibrazione individuali.
