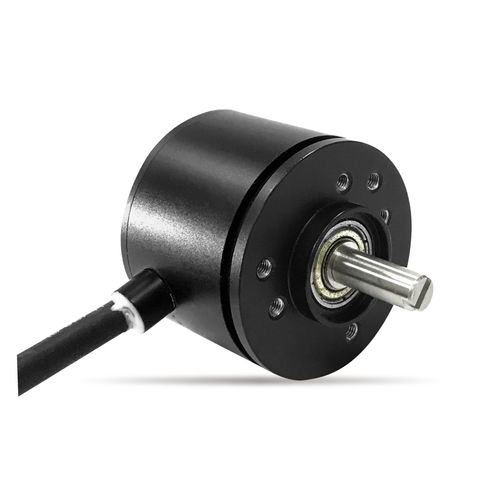

Sensore di spostamento angolare R40B

senza collegamento meccanicoad effetto Hallpotenziometrico

Potenziometro senza contatto a 1 giro serie R40B (brevettato) - Effetto Hall - Versione ad alte prestazioni - Elevato grado di protezione IP67 - Segnali di uscita multipli - Con cavo schermato laterale - Diametro dell'alloggiamento: Φ40mm - Caratteristiche di uscita: Uscita singola, doppia uscita parallela, doppia uscita incrociata - Direzione di uscita: Senso orario (W), senso antiorario (C) - Angolo elettrico effettivo: Qualsiasi angolo entro i 360° Specifiche meccaniche generali - Angolo meccanico: 360° (infinito) - Velocità massima: 6000 giri/min - Aspettativa di vita: 100.000.000 Specifiche ambientali - Intervallo di temperatura di funzionamento: -40°C~+85°C (SER), -40°C~+125°C (0505) - Temperatura di stoccaggio: -40°C~+85°C Specifiche elettriche di Genearal Segnale analogico assoluto Modello standard: R40B 0505 W360 - Tensione di ingresso 5V±10%, segnale di uscita 0~5V Modello standard: R40B 2410 W360 - Tensione di ingresso 15~30V, segnale di uscita 0~10V Modello standard: R40B 2442 W360 - Tensione di ingresso 15~30V, segnale di uscita 4~20mA - Angolo elettrico effettivo: 360° - Tolleranza di linearità indipendente: ±0,3% - Risoluzione: 4096 (12bit) - Velocità di aggiornamento: 0.3ms Segnale digitale assoluto - Modello standard: R40 SER W360/R40 3.3 SER W360 - Tensione d'ingresso: 5V±10% /3.3V±10% - Segnale di uscita: SER - Consumo di corrente (a vuoto): <50mA - Angolo elettrico effettivo: 360° - Tolleranza di linearità indipendente: ±0,3% - Risoluzione: 4096 (12bit) - Velocità di aggiornamento: 0,38 ms Specifiche speciali - Disponibile per ingresso speciale ad ampia tensione 9~30V. - Disponibile per incrementale, PWM, SSI, SPI. - Lunghezza speciale, diametro speciale o lavorazione speciale dell'albero. - Con tappo, altro angolo di rotazione personalizzato. Per altri requisiti speciali, contattateci all'indirizzo trade1@sakae.cn
