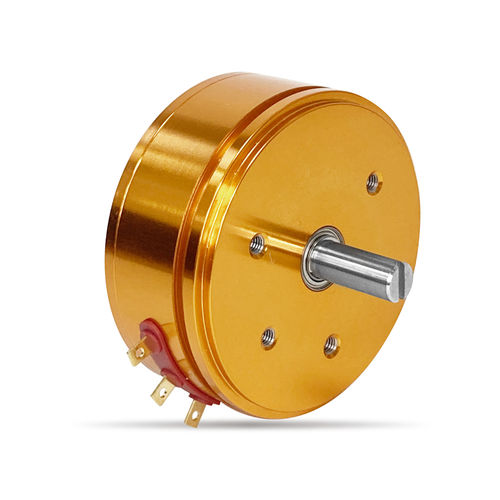

Potenziometro monogiro WDH50A series

manualead effetto Hallper applicazioni industriali

Potenziometro senza contatto serie WDH50A (brevettato) -Sensore rotante magnetico -Versione economica -Con terminale laterale a capocorda -Con una coppia di cuscinetti a sfera di precisione -Attacco per servo e vite -Diametro della custodia Φ50mm -0505：5V±10% / 0～100%Vcc -2410：15～30V / 0～10V - -2405：9～30V / 0～5V -2442：15～30V / 4～20mA - - - - - - - - - - - - - - - - - - - - - - - - - - - Angolo elettrico effettivo: qualsiasi angolo entro 360° Specifiche meccaniche generali -Angolo meccanico: 360º (infinito) -Grado di protezione: IP40 -Coppia di funzionamento:<1mN-m -Velocità massima: 6000 giri al minuto -Aspettativa di vita: 100.000.000 -Massa: circa 100g -Materiale dell'alloggiamento: lega di alluminio anodizzato -Materiale dell'albero: acciaio inossidabile Specifiche ambientali -Temperatura di funzionamento: 40℃～+85℃ -Temperatura di stoccaggio: 40℃～+85℃" -Resistenza alle scariche elettrostatiche: scariche a contatto, ±8KV, scariche aeree, ±15KV, EN61000-4-2:2009" -Durata EMS: 10V/m (80MHz～1GHz，1KHz80% modulazione di ampiezza)，EN61000-4-3:2006+A1:2010" Specifiche elettriche generali -Modello standard: WDH50A 0505 W360 WDH50A 2410 W360 WDH50A 2405 W360 WDH50A 2442 W360 -Tensione di ingresso: 5V±10% 15～30V 9～30V 15～30V -Segnale di uscita: 0～100%Vcc 0～10V 0～5V 4～20mA -Consumo di corrente (a vuoto)：<16mA <25mA <25mA <35mA -Deviazione di uscita di entrambe le estremità ：<1%-VCC 100KΩ <600Ω -Tolleranza di linearità indipendente: ±0,3% -Risoluzione: 4096 (12 bit) -Velocità di aggiornamento: 0,3 ms Specifiche speciali disponibili -Disponibile per segnale analogico incrementale、SER、PWM、SSI、SPI、duale. -Con tappo (l'angolo di rotazione diventa 345°). Altri angoli di rotazione possono essere personalizzati. -Coppia bassa <0,5mN-m o coppia alta <30mN-m. Per altri requisiti speciali, contattateci all'indirizzo trade1@sakae.cn
