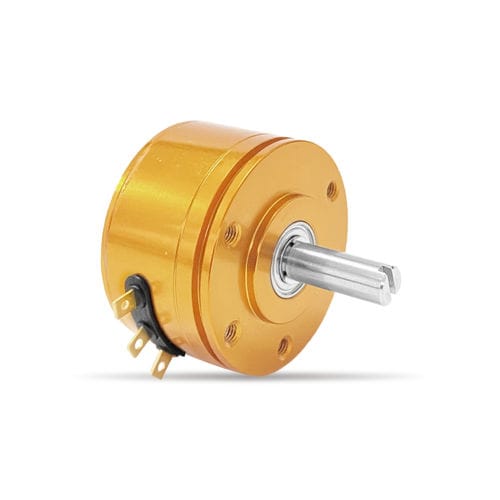

Sensore di spostamento angolare WDH35G

senza contattomagnetoinduttivopotenziometrico

Potenziometro senza contatto a 1 giro serie WDH35G (brevettato) - Sensore rotante magnetico - Custodia e coperchio posteriore in metallo - Con terminale laterale a capocorda - Con coppia di cuscinetti a sfera di precisione - Montaggio a vite e a vite - Diametro della custodia Φ35 mm - Direzione di uscita: Senso orario (W), senso antiorario (C) - Angolo elettrico effettivo: Qualsiasi angolo entro i 360° Specifiche meccaniche generali - Angolo meccanico: 360° (infinito) - Grado di protezione: IP40 - Coppia operativa: <1mN.m - Velocità massima: 6000 rpm - Aspettativa di vita: 100.000.000 Specifiche ambientali - Temperatura di esercizio: -40°C~+85°C, -40°C~+125°C (0505) - Intervallo di temperatura di stoccaggio: -40°C~+85°C Specifiche elettriche di Genearal Segnale analogico assoluto Modello standard: WDH35G 0505 W360 - Tensione di ingresso 5V±10%, segnale di uscita 0~5V Modello standard: WDH35G 2410 W360 - Tensione di ingresso 15~30V, segnale di uscita 0~10V Modello standard: WDH35G 2405 W360 - Tensione di ingresso 12~24V, segnale di uscita 0~5V Modello standard: WDH35G 2442 W360 - Tensione di ingresso 15~30V, segnale di uscita 4~20mA - Angolo elettrico effettivo: 360° - Tolleranza di linearità indipendente: ±0,3% - Risoluzione: 4096 (12bit) - Velocità di aggiornamento: 0.3ms Specifiche speciali - Disponibile per ingresso speciale ad ampia tensione 9~30V - Disponibile per incrementale, doppia uscita, SER, PWM, SSI, SPI. - Lunghezza speciale, diametro speciale o lavorazione speciale dell'albero. - Coppia bassa<0,5mN.m o coppia elevata<30mN.m. - Con tappo, altro angolo di rotazione personalizzato. Per altri requisiti speciali, contattateci a trade1@sakae.cn
