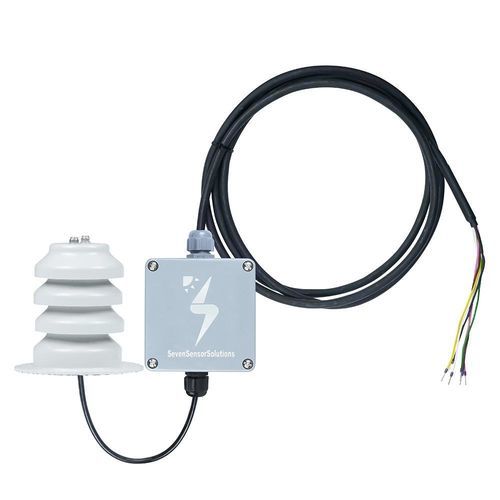

Sensore di temperatura e di umidità relativa 3S-RH&AT-MB

RS-485Modbus RTU24 VDC

Panoramica del prodotto
Il 3S-RH&AT-MB di SEVEN è un sensore capacitivo progettato per misurare l'umidità relativa e la temperatura ambientale. La variante 3S-RH/AT/PS-MB include inoltre la misura della pressione barometrica. Il sensore è fornito con staffe di montaggio ed è protetto dalle radiazioni solari dirette da uno schermo plastico a più piastre che permette il libero passaggio dell'aria.

Applicazioni e impatto
Impiego in impianti solari, ambienti industriali, aree di stoccaggio e trasporto e stabilimenti produttivi per monitorare gli effetti dell'umidità su apparecchiature e processi. I dati supportano la valutazione delle variazioni spettrali negli impianti fotovoltaici, le prestazioni dei moduli, i trasferimenti di calore, fenomeni di rifrazione e i periodi di condensa combinati con le misure di temperatura.

Principio di funzionamento e comunicazioni
Il dispositivo utilizza una protezione resistente ai raggi UV e un elemento capacitivo per misurazioni stabili. I valori misurati vengono inviati tramite interfaccia RS485 in Modbus RTU fino a 38400 Baud per integrazione con PLC, datalogger e sistemi di monitoraggio.

Specifiche tecniche
Codice articolo: 3S-RH&AT-MB | 3S-RH/AT/PS-MB
Dati misurati: Umidità relativa; Temperatura ambiente | Umidità relativa; Temperatura ambiente; Pressione (modello PS)
Tipo di sensore: Capacitivo
Intervallo RH: 0% a 100% — Precisione: ±1% RH (20–70%) a 25 °C — Risoluzione: 0,1%
Intervallo temperatura: -40 °C a +85 °C — Precisione: ±0,1 °C (5–60 °C) — Risoluzione: 0,1 °C
Pressione (PS): 260 a 1260 hPa — Precisione: 0,5 hPa — Risoluzione: 0,1 hPa
Uscita: RS485 fino a 38400 Baud — Protocollo: Modbus RTU
Alimentazione: 12 a 30 V DC — Consumo: 20 mA max @ 24 VDC
Cavo: 3 m LIYYC11Y PUR, resistente ai raggi UV e alle intemperie
Involucro: Scatola ABS; cupola ABS; corpo sensore in tubo inox con filtro a membrana
Dimensioni: Scatola 64 x 68 x 35 mm; Cupola Ø 105 x 100 mm — Peso: 0,5 kg — Protezione: IP65
Standard: Classe A secondo IEC 60751:2022 (Temperatura) e IEC 61724-1:2021 (Umidità relativa)

Dove si utilizza 3S-RH&AT-MB?

• Impianti di energia solare (monitoraggio PV)
• Ambienti industriali e stabilimenti produttivi
• Aree di stoccaggio per prodotti sensibili all'umidità
• Veicoli di trasporto e monitoraggio frigorifero
• Reti di monitoraggio ambientale

Installazione
Prima del montaggio verificare il funzionamento a terra. Installare il sensore lontano da sorgenti di calore, superfici riflettenti e disturbi termici locali. Per installazioni su tetto, posizionare sul lato esposto al vento prevalente. Montaggio in due fasi: fissare la struttura di supporto quindi avvitare il sensore.

Vantaggi principali

• Misura accurata: Dati RH e T ad alta risoluzione per monitoraggi precisi.
• Idoneità esterna: Schermo resistente ai raggi UV e involucro IP65 per uso esterno continuativo.
• Interfaccia standard: RS485 + Modbus RTU per integrazione con SCADA e datalogger.

Domande frequenti (selezione)
Classe: Tutti i 3S-RH&AT-MB e 3S-RH/AT/PS-MB sono Classe A secondo IEC 60751:2022 (Temperatura) e IEC 61724-1:2021 (Umidità relativa).
Garanzia: 2 anni.
Fascia di prezzo (indicativa): Circa 225–445 EUR a seconda di modello e configurazione.
Tempi di consegna (indicativi): Ordini piccoli (≤20 pz): ~2–3 settimane; lotti (20–100 pz): ~6–8 settimane.
Cavo incluso: Cavo 3 m LIYYC11Y PUR incluso; altre lunghezze su richiesta.

Riepilogo specifiche tecniche

• Modello: 3S-RH&AT-MB (opzione: 3S-RH/AT/PS-MB)
• Parametri misurati: Umidità relativa, Temperatura ambiente (Pressione opzionale)
• Tipo sensore: Capacitivo
• Intervalli & precisioni: RH 0–100% (±1% RH @20–70%); T -40–+85 °C (±0,1 °C @5–60 °C)
• Pressione (PS): 260–1260 hPa (±0,5 hPa)
• Uscita: RS485 fino a 38400 Baud, Modbus RTU
• Alimentazione: 12–30 V DC, 20 mA max @24 VDC
• Cavo: 3 m LIYYC11Y PUR (resistente UV/intemperie)
• Dimensioni & protezione: Scatola 64 x 68 x 35 mm; Cupola Ø105 x 100 mm; IP65
• Materiali: Scatola e cupola ABS; tubo sensore inox con filtro a membrana
• Standard: Classe A IEC 60751:2022 e IEC 61724-1:2021
