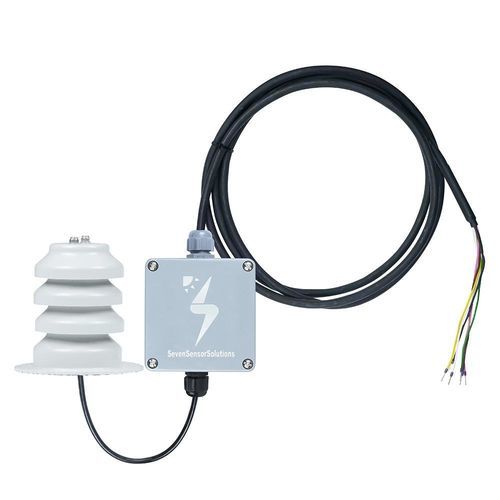

Sensore di umidità relativa 3S-RH-I

capacitivo4-20 mAcon uscita in corrente

Panoramica
Il 3S-RH-I è un sensore capacitativo di umidità relativa che fornisce un'uscita analogica 4–20 mA per l'integrazione diretta con datalogger, gateway e PLC. Misura l'umidità relativa da 0 a 100 % RH ed è fornito con accessori di montaggio e uno schermo resistente ai raggi UV per proteggere l'elemento sensibile dalla luce solare diretta.

Principio di funzionamento
L'elemento capacitivo montato su una scheda elettronica rileva l'umidità ambiente con elevata sensibilità. L'elettronica converte la misura in un segnale analogico 4–20 mA. Il sensore è alloggiato in un involucro resistente ai raggi UV con uno schermo di protezione progettato per uso esterno e condizioni climatiche gravose.

Applicazioni

• Sistemi di energia solare e monitoraggio delle prestazioni PV
• Controllo dei processi industriali
• Stabilimenti di produzione
• Aree di stoccaggio e magazzini
• Monitoraggio ambientale nei veicoli di trasporto
• Controllo dell'umidità per proteggere prodotti e attrezzature sensibili all'umidità

Guida all'installazione
Eseguire un test a livello del suolo prima dell'installazione definitiva. Posizionare il sensore lontano da oggetti scuri, riflettenti o che assorbono calore ed evitare la vicinanza a sorgenti di calore (camini, prese d'aria). Su coperture, montare il sensore sul lato esposto al vento prevalente. L'installazione si svolge in due fasi: prima installare la struttura di montaggio, poi fissare il sensore al supporto.

Perché scegliere Seven

• Alta precisione: ±1 % RH (20–70 %) a 25 °C con risoluzione 0,1 % per misurazioni affidabili.
• Resistenza agli agenti atmosferici: Schermo resistente ai raggi UV e involucro ABS per operazioni esterne durature.
• Facile integrazione: Uscita analogica 4–20 mA standard, compatibile con datalogger, gateway e PLC.

Informazioni aggiuntive

• Garanzia: 2 anni per il modello 3S-RH-I.
• Indicazione di prezzo: tipicamente tra 250 e 300 EUR.
• Tempi di consegna: ordini piccoli (fino a 5 pz): ca. 2–3 settimane; ordini in massa (fino a 100 pz): ca. 7–9 settimane.
• Cavo: ogni unità è fornita con cavo LIYYC11Y PUR da 3 m (resistente ai raggi UV e alle intemperie); altre lunghezze disponibili su richiesta.

Specifiche tecniche

• Codice articolo: 3S-RH-I
• Grandezza misurata: Relative Humidity
• Tipo di sensore: Capacitive
• Intervallo RH: 0 % – 100 %
• Precisione RH: ±1 % RH (20–70 %) a 25 °C
• Risoluzione RH: 0,1 %
• Uscita dati: Analog 4–20 mA
• Alimentazione: 12–30 V DC
• Consumo: 30 mA @ 24 V DC
• Connessione elettrica: cavo LIYYC11Y PUR 3 m (resistente UV e intemperie)
• Intervallo di temperatura: -40 °C a +85 °C
• Dimensioni box: 64 x 68 x 35 mm (L x P x H)
• Dimensioni schermo: Ø 105 x 100 mm
• Peso: 0.5 kg
• Grado di protezione: IP65
• Materiale box: ABS
• Materiale involucro sensore: tubo in acciaio inossidabile – filtro a membrana
• Materiale schermo: ABS
• Standard: Classe A secondo IEC 61724-1:2021 (Relative Humidity)
