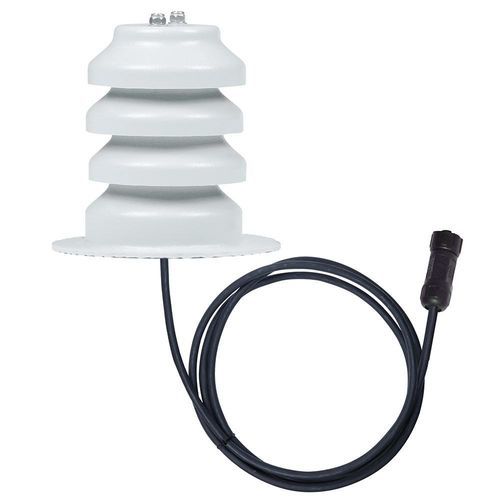

Sensore di temperatura e di umidità relativa 3S-RH&AT

I2C3 V DCIP65

Panoramica del prodotto
Il 3S-RH&AT di SEVEN è un sensore capacitivo progettato per misurare l'umidità relativa e la temperatura ambiente, con opzione per la misura della pressione. L'unità viene fornita con accessori di montaggio e uno schermo di protezione in ABS resistente ai raggi UV, composto da quattro piastre aspirate che consentono il libero passaggio dell'aria proteggendo gli elementi di misura.

Principio di funzionamento
L'elemento sensibile è alloggiato all'interno di uno schermo protettivo resistente ai raggi UV. Il 3S-RH&AT misura umidità relativa e temperatura ambiente tramite un trasmettitore con uscita I²C. Un connettore a 7 pin permette l'integrazione con sensori di irradiamento SEVEN, Sensor Box, datalogger e altri dispositivi riceventi.

Applicazioni

• Sistemi di energia solare e monitoraggio PV
• Aree industriali e controllo dei processi
• Impianti di produzione e manifattura
• Monitoraggio delle condizioni di stoccaggio
• Valutazione ambientale nei veicoli di trasporto
• Controllo dell'umidità per proteggere prodotti e apparecchiature sensibili

Installazione
Si raccomanda di eseguire un controllo del sistema a livello del suolo prima dell'installazione finale. Installare il sensore lontano da superfici scure, riflettenti o assorbenti di calore e da fonti di calore locali (bocchette di ventilazione, camini). Per installazioni sul tetto, montare sul lato esposto al vento prevalente. L'installazione avviene in due fasi: fissare la struttura di supporto e poi assicurare il sensore alla struttura.

Vantaggi principali

• Misurazioni affidabili: Progettato per fornire dati di umidità e temperatura entro le tolleranze specificate.
• Resistenza atmosferica: Schermo in ABS e costruzione resistente alla corrosione per uso esterno.
• Design schermato: Schermo resistente ai raggi UV che protegge gli elementi sensibili per letture costanti.

FAQ (sintesi)

• Classe: Tutti i sensori 3S-RH&AT sono Classe A secondo IEC 60751:2022 (Temperatura) e Classe A secondo IEC 61724-1:2021 (Umidità relativa).
• Garanzia: 2 anni.
• Prezzo: Circa 145–260 EUR.
• Tempi di consegna: Ordini piccoli (fino a 20 pz): ca. 2–3 settimane; ordini bulk (20–100 pz): ca. 6–8 settimane.
• Configurazione: Seguire il manuale utente (manuale disponibile).
• Cavo incluso: Fornito con cavo LIYYC11Y PUR da 3 m (resistente ai raggi UV e alle intemperie); altre lunghezze su richiesta.

Specifiche tecniche

• Codice articolo: 3S-RH&AT
• Dati misurati: Umidità relativa e temperatura ambiente (pressione opzionale)
• Tipo di sensore: Capacitivo
• Intervallo RH: 0% a 100%
• Precisione RH: ±1% RH (20…70%) a 25 °C
• Risoluzione RH: 0,1%
• Intervallo temperatura: -40 °C a +85 °C
• Precisione temperatura: ±0,1 °C (5…60 °C)
• Risoluzione temperatura: 0,1 °C
• Uscita dati: I²C
• Alimentazione: 3 V DC
• Connessione elettrica: Cavo LIYYC11Y PUR da 3 m, resistente ai raggi UV e alle intemperie
• Intervallo di temperatura di esercizio: -40 °C a +85 °C
• Dimensioni schermo: Ø 105 x 100 mm
• Peso: 0,2 kg
• Grado di protezione: IP65
• Materiale involucro sensore: Tubo in acciaio inox – filtro a membrana
• Materiale schermo: ABS
• Standard: Classe A secondo IEC 60751:2022 (Temperatura); Classe A secondo IEC 61724-1:2021 (Umidità relativa)
