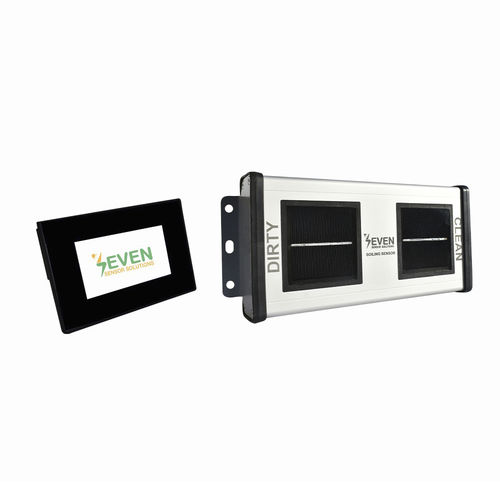

Sensore di sporcizia per applicazioni fotovoltaiche Manual Soiling Sensor with HMI-PLC Monitoring

per moduli fotovoltaiciotticocon pulizia manuale

Panoramica del prodotto
Il sensore di sporcamento SEVEN è progettato per quantificare la perdita di produzione energetica dovuta all'accumulo di sporco e depositi ambientali sui moduli fotovoltaici. Adatto a impianti commerciali, utility, industriali e su tetti, il sensore segnala la perdita come rapporto di sporcamento: una lettura del 10% corrisponde a circa il 10% di perdita energetica nell'impianto.

Funzionamento
Il Sensore di Sporcamento Manuale SEVEN calcola il livello di sporcamento confrontando i valori di irradiamento di due sensori: un sensore sporco esposto ai depositi come i moduli e un sensore pulito che l'operatore pulisce manualmente con un panno umido. I dati possono essere monitorati localmente e letti/integrati via PLC (RS485).

Specifiche tecniche (tabella estratta)
Codice articolo — 3S-SMS-HMI-M
Indice di sporcamento — 0% – 100%
Risoluzione — 0,1 %
Incertezza — ≤1 %
Irradianza — 0…1600 W/m²
Norma seguita — IEC61724-1 (Annex C)
Dispositivo di visualizzazione — Display HMI (55 mm x 96 mm)
Temperatura di esercizio — -40°C a +85°C
Umidità di esercizio — 0 a 100 %
Alimentazione — 12 a 30 V DC
Consumo energetico — 15 mA @ 24 V DC
Connessione elettrica — Cavo LIYYC11Y PUR 3 m, resistente ai raggi UV e agli agenti atmosferici
Isolamento galvanico — 1000 V tra alimentazione e bus RS485
Grado di protezione — IP65
Dimensioni — 244 mm x 108 mm x 42 mm (L x P x A)
Peso — 500 g
Taratura — Ogni sensore tarato e normalizzato con simulatore solare Classe AAA secondo IEC 60904-2 usando una cella di riferimento calibrata da ISFH (Germania)
Test — Ogni sensore testato alla luce solare naturale utilizzando una cella di riferimento calibrata da Fraunhofer ISE (Germania).

Caratteristiche / specifiche tecniche

• Codice articolo: 3S-SMS-HMI-M
• Indice di sporcamento: 0% – 100%
• Risoluzione: 0,1 %
• Incertezza: ≤1 %
• Irradianza: 0…1600 W/m²
• Norma: IEC61724-1 (Annex C)
• Display: HMI (55 mm x 96 mm)
• Temperatura di esercizio: -40°C a +85°C
• Umidità di esercizio: 0 a 100 %
• Alimentazione: 12 a 30 V DC
• Consumo energetico: 15 mA @ 24 V DC
• Connessione elettrica: Cavo LIYYC11Y PUR 3 m, resistente ai raggi UV e agli agenti atmosferici
• Isolamento galvanico: 1000 V tra alimentazione e bus RS485
• Grado di protezione: IP65
• Dimensioni: 244 mm x 108 mm x 42 mm (L x P x A)
• Peso: 500 g
• Taratura: Tarato e normalizzato con simulatore solare Classe AAA secondo IEC 60904-2 con cella di riferimento ISFH (Germania)
• Test: Testato alla luce solare naturale con cella di riferimento Fraunhofer ISE (Germania)
