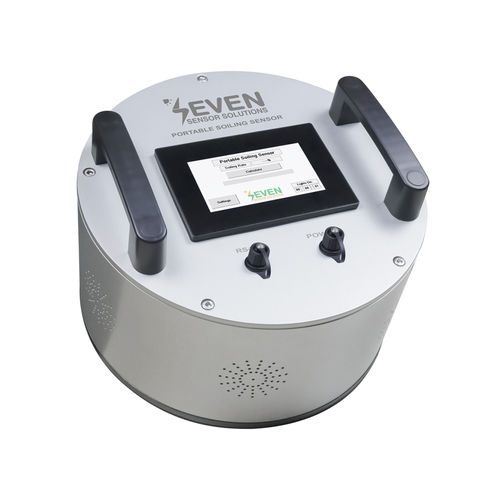

Sensore di sporcizia per moduli fotovoltaici 3S-SMS-P

per applicazioni fotovoltaicheotticoportatile

Panoramica
Il sensore portatile di sporco è sviluppato da SEVEN Sensor e impiega tecnologia ottica brevettata per quantificare i livelli di sporco sui pannelli fotovoltaici (PV) in campo. Fornisce un valore di sporco utile per pianificare pulizie e attività O&M.

Principio di funzionamento
Il sensore misura la luce riflessa e diffusa dalla superficie del pannello. Lampade interne illuminano il modulo e rilevatori ad alta precisione acquisiscono il segnale riflesso. L'operatore imposta il colore delle celle e i parametri della polvere tramite il touchscreen LCD integrato. Un microcontrollore elabora i dati e visualizza il rapporto di sporco sul display.

Procedura di misura

• Eseguire tre letture sul pannello sporco: fondo-centro, centro, alto-centro
• Pulire accuratamente lo stesso pannello
• Eseguire nuovamente tre letture negli stessi punti

Il dispositivo calcola il rapporto di sporco confrontando le letture prima/dopo per ottenere una misura coerente del modulo.

Parametri supportati per pannello e polvere
Colore delle celle: nero o blu
Colore della polvere: marrone, bianco o grigio
Tonalità della polvere: chiara, media o scura

Utenti tipici del 3S-SMS-P

• Ditte di pulizia che individuano aree da intervenire
• Proprietari di impianti PV e team O&M che gestiscono più siti
• Operatori con impianti in diverse regioni che cercano un metodo omogeneo

Vantaggi principali

• Portatile e pronto all'uso per misurazioni puntuali in campo
• Risultati immediati sul display LCD integrato senza software esterno per controlli di routine
• Calcolo coerente del rapporto di sporco indipendentemente dal colore del pannello e della polvere
• Tecnologia brevettata/patent pending studiata per la misura dello sporco nei PV
• Supporta la rapida prioritizzazione delle pulizie e le decisioni operative
• Aggiornamenti firmware/software e supporto SEVEN Sensor disponibili

Informazioni aggiuntive sul prodotto
Le misurazioni di routine vengono visualizzate sul display LCD e non sono memorizzate localmente per impostazione predefinita. Ricalibrazione consigliata: ogni 500 ore di utilizzo o ogni 2 anni. Consegna standard: testa sensore portatile, scatola batteria, adattatore di carica, cavo di alimentazione, cavo di comunicazione, convertitore USB‑to‑RS485; custodia da trasporto opzionale.

Specifiche tecniche

• Codice articolo: 3S-SMS-P
• Intervallo di misura del rapporto di sporco: 2% – 20%
• Risoluzione: 0,1%
• Incertezza: ≤ 2%
• Uscita dati: RS485
• Temperatura di funzionamento: −10°C a +50°C
• Umidità di funzionamento: 0 … 90 % RH
• Alimentazione: batteria al litio 12 V, 24 Ah
• Autonomia di lavoro: 5 ore
• Tempo di ricarica batteria: 3 ore
• Dimensioni sensore: Ø 280 mm x 180 mm (D x H)
• Peso sensore: 4 kg
• Dimensioni scatola batteria: 220 mm x 232 mm x 137 mm (W x L x H)
• Peso scatola batteria: 3,6 kg
