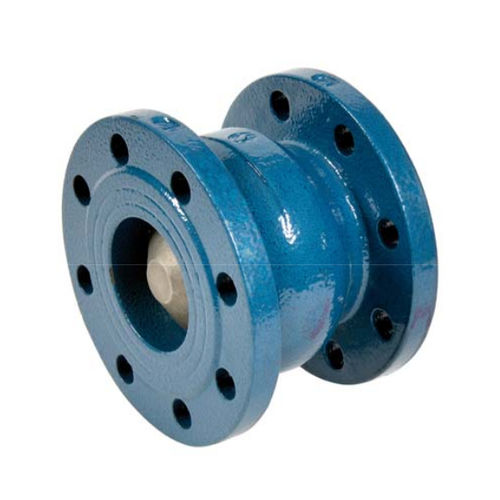

Valvola di ritegno a disco 369 series
con flangiaper acquain ghisa

valvola di ritegno a disco
valvola di ritegno a disco
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a disco
Corpo
con flangia
Applicazioni
per acqua
Materiale
in ghisa
Altre caratteristiche
a molla
DN

Min.: 50 mm
(1,969 in)

Max.: 300 mm
(11,811 in)

Pressione

16 bar
(232,1 psi)

Temperatura

Min.: -10 °C
(14 °F)

Max.: 110 °C
(230 °F)

Descrizione

Questa valvola è rivestita con una vernice epossidica blu RAL 003 di 80 micron di spessore, ed è integrata con un disco in acciaio inox a molla incluso. Sono inclusi anche una direzione del flusso a freccia e un R.F. flangiato (ISO PN16) Capace di qualsiasi orientamento di posizione, questo apparecchio è ideale per applicazioni di distribuzione dell'acqua, e non solo. SPECIFICHE ; - Posizioni Ail grazie alla spnng in acciaio inox - Rispettare la direzione del flusso indicata da una freccia sul corpo - F langes R.F. PN10/16 fino a DN150. PN16 da DN200 a DN300. PN10 oltre - Con cestello a strappo in acciaio e maglia 6 mm ( Rif. 363 ) - Debole perdita di testa grazie alla progettazione internazionale cylindncal - Anticorrosione epossidica internai ed extemal pamtmg colore blu RAL 5017.100 p spessore - Boccola in bronzo per evitare il blocco della malattia - Borchia forata su richiesta per il bypass o per controllare lo spessore - Disco progettato per un migliore idrodinamismo - Soluzione silenziosa - Contropressione minima per la tenuta: 0,2 bar UTILIZZO: - Distribuzione dell'acqua - Temperatura minima Ts 10°C - Max Température Ts :♦ 120°C - Pressione massima Ps : 16 bar fino a DN300.10 bar oltre GAMMA - Flangiato PN1Q/16 da DN50 a DN 150. PN16 da DN 200 a DN 300 e PN10 per DN350 a 600 Rif. 366 - Flangiata PN1Q/16 da DN50 a DN 150 e PN16 da DN 200 a DN 300 con cestello in acciaio Rof. 363

---
