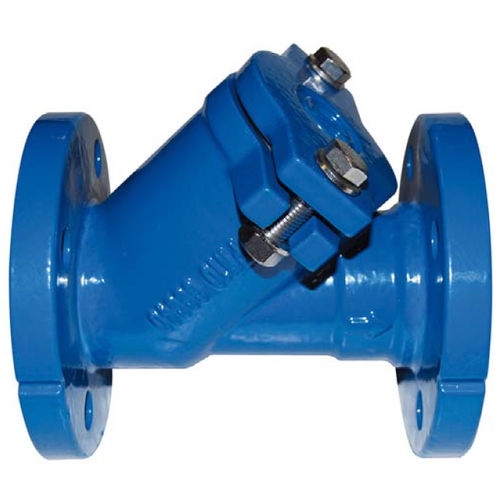

Valvola di ritegno a sfera 332 series
con flangiaa Yper acqua

valvola di ritegno a sfera
valvola di ritegno a sfera
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a sfera
Corpo
con flangia, a Y
Applicazioni
per acqua
Materiale
in acciaio inossidabile, in ghisa, in acciaio, in bronzo
Altre caratteristiche
anticorrosione, silenziata
DN

Min.: 40 mm
(1,575 in)

Max.: 300 mm
(11,811 in)

Pressione

10 bar
(145 psi)

Temperatura

Min.: -10 °C
(14 °F)

Max.: 80 °C
(176 °F)

Descrizione

Questa serie di flange sono verniciate in resina epossidica blu RAL 5005, ha uno spessore di 250 micron e consiste in un cofano rimovibile. Questa apparecchiatura conforme alle norme ISO PN10/16 è posizionata sia orizzontalmente che verticalmente e può funzionare con una pressione massima di 10 bar. La temperatura di questa serie varia da 10°C a + 80°C ed è ideale per l'utilizzo nella distribuzione dell'acqua e nell'irrigazione. SPECIFICHE ; - Posizioni Ail grazie alla spnng in acciaio inox - Rispettare la direzione del flusso indicata da una freccia sul corpo - F langes R.F. PN10/16 fino a DN150. PN16 da DN200 a DN300. PN10 oltre - Con cestello a strappo in acciaio e maglia 6 mm ( Rif. 363 ) - Debole perdita di testa grazie alla progettazione internazionale cylindncal - Anticorrosione epossidica internai ed extemal pamtmg colore blu RAL 5017.100 p spessore - Boccola in bronzo per evitare il blocco della malattia - Borchia forata su richiesta per il bypass o per controllare lo spessore - Disco progettato per un migliore idrodinamismo - Soluzione silenziosa - Contropressione minima per la tenuta: 0,2 bar UTILIZZO: - Distribuzione dell'acqua - Temperatura minima Ts 10°C - Max Température Ts :♦ 120°C - Pressione massima Ps : 16 bar fino a DN300.10 bar oltre GAMMA - Flangiato PN1Q/16 da DN50 a DN 150. PN16 da DN 200 a DN 300 e PN10 per DN350 a 600 Rif. 366 - Flangiata PN1Q/16 da DN50 a DN 150 e PN16 da DN 200 a DN 300 con cestello in acciaio Rof. 363

---
