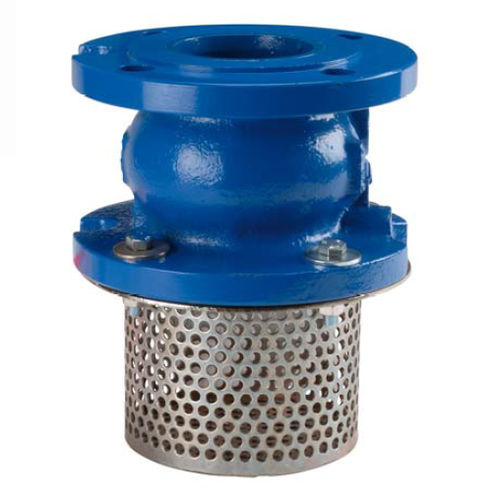

Questo prodotto può essere collegato in tutte le posizioni grazie alla sua molla in acciaio inossidabile ed ha una debole perdita di carico dovuta alla sua struttura cilindrica interna. Viene fornito con cestello del filtro in acciaio e una rete metallica che misura 6 mm. Le sue flange sono R.F. ISO PN10/16 fino a DN150, ISO PN16 da DN200 a DN300, ISO PN10 oltre.
Il suo corpo ha uno spessore di 100 ٣ e presenta una resina epossidica anticorrosione sui lati interno ed esterno con vernice blu. E' inoltre dotato di una boccola in bronzo per evitare il bloccaggio del disco che è stato progettato per una migliore qualità idrodinamica. La contropressione minima per la tenuta è di 0,2 bar. La freccia sul corpo indica la direzione del flusso.
SPECIFICHE ;
- Posizioni Ail grazie alla spnng in acciaio inox
- Rispettare la direzione del flusso indicata da una freccia sul corpo
- F langes R.F. PN10/16 fino a DN150. PN16 da DN200 a DN300. PN10 oltre
- Con cestello a strappo in acciaio e maglia 6 mm ( Rif. 363 )
- Debole perdita di testa grazie alla progettazione internazionale cylindncal
- Anticorrosione epossidica internai ed extemal pamtmg colore blu RAL 5017.100 p spessore
- Boccola in bronzo per evitare il blocco della malattia
- Borchia forata su richiesta per il bypass o per controllare lo spessore
- Disco progettato per un migliore idrodinamismo
- Soluzione silenziosa
- Contropressione minima per la tenuta: 0,2 bar
UTILIZZO:
- Distribuzione dell'acqua
- Temperatura minima Ts 10°C
- Max Température Ts :♦ 120°C
- Pressione massima Ps : 16 bar fino a DN300.10 bar oltre
GAMMA
- Flangiato PN1Q/16 da DN50 a DN 150. PN16 da DN 200 a DN 300 e PN10 per DN350 a 600 Rif. 366
- Flangiata PN1Q/16 da DN50 a DN 150 e PN16 da DN 200 a DN 300 con cestello in acciaio Rof. 363
---
