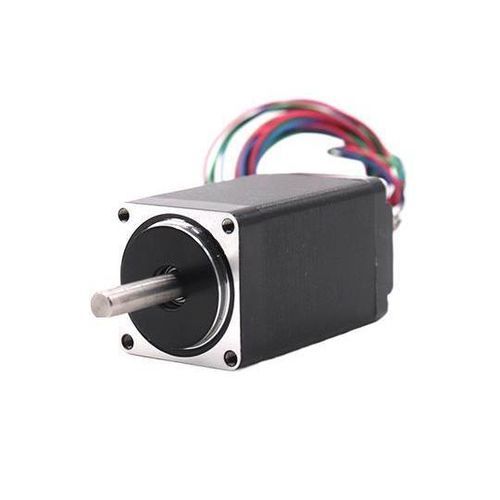

Motore passo-passo 28BYGH

passo-passo a 2 fasibifase24 V

Panoramica
La serie 28BYGH è un motore passo-passo bifase a circuito aperto 1,8° prodotto da Shanghai Siheng Motor Manufacturing Co., Ltd. È disponibile in sei varianti di modello. Errore di posizione tipico: ±0,09°. I principali parametri elettrici e meccanici variano a seconda del modello per soddisfare differenti applicazioni industriali.

Modelli

• Sei varianti disponibili (esempio: 28BYGH232-0674).

Caratteristiche elettriche e prestazionali

• Angolo di passo: 1,8° (errore di posizione tipico ±0,09°).
• Tensione nominale: 2,66–6,2 V (dipende dal modello).
• Corrente nominale: 0,67–0,95 A (dipende dal modello).
• Tipo di pilotaggio: pilotaggio a corrente costante (alimentazione consigliata per il driver: 24 V).
• Eccitazione: 2 fasi.
• Coppia di mantenimento: 0,43–1,2 kg·cm (a seconda del modello).

Caratteristiche meccaniche

• Lunghezza del motore: circa 32–51 mm (dipende dal modello).
• Peso: circa 110–200 g (dipende dal modello).
• Diametro dell'albero: 5 mm.
• Montaggio: 4 fori di fissaggio M2.5 (consultare i disegni dimensionali).

Isolamento e sicurezza

• Classe di isolamento: Classe B.
• Tensione di isolamento: 500 V.
• Resistenza di isolamento: 100 Ω.

Cablaggio e sequenza di eccitazione

• Codici colore del cablaggio: BLK / GREEN = Fase A, RED / BLUE = Fase B.
• Vengono fornite le sequenze di eccitazione standard a 2 fasi.

Curve prestazionali e documentazione
Sono incluse curve coppia-velocità e altri grafici prestazionali per supportare la selezione e la progettazione dell'applicazione.

Disegni di installazione
Sono forniti disegni dimensionali dettagliati, incluso il pattern dei fori di montaggio (4-M2.5), diametro dell'albero (5 mm) e opzioni di lunghezza complessiva. Consultare i disegni per misure precise per modello.

Specifiche tecniche

• Serie: serie 28BYGH.
• Angolo di passo: 1,8° (±0,09° tipico).
• Modelli disponibili: 6 varianti (es. 28BYGH232-0674).
• Tensione nominale: 2,66–6,2 V.
• Corrente nominale: 0,67–0,95 A.
• Coppia di mantenimento: 0,43–1,2 kg·cm.
• Metodo di pilotaggio: pilotaggio a corrente costante (alimentazione driver tipica 24 V).
• Eccitazione: 2 fasi.
• Classe di isolamento: B; tensione di isolamento: 500 V; resistenza di isolamento: 100 Ω.
• Lunghezze motore: ca. 32–51 mm.
• Peso: ca. 110–200 g.
• Diametro dell'albero: 5 mm.
• Fori di montaggio: 4-M2.5.
• Include curve coppia-velocità e definizioni di cablaggio codificate per colore.
