Motore passo-passo 86BYGH1.8

passo-passo a 2 fasibifase24 V

Panoramica del prodotto
La serie 86BYGH1.8 è un motore passo-passo 1,8° a due fasi (bipolare) a circuito aperto di Shanghai Siheng Motor Manufacturing Co., Ltd., disponibile in cinque modelli con lunghezze da 60 a 160 mm. La serie fornisce i parametri elettrici e meccanici principali necessari per l'integrazione nei sistemi di controllo del movimento industriale e per la selezione dei componenti.

Modelli

• Cinque modelli: 86BYGH260-3004 a 86BYGH2160-4004 (lunghezze motore: 60, 80, 100, 120, 160 mm)

Parametri elettrici e meccanici

• Angolo passo: 1,8° per passo
• Fase: due fasi (bipolare)
• Tensione nominale: 3,3–6,9 V
• Corrente nominale: 3–4 A
• Coppia di mantenimento: 2,8–12 kg·cm
• Peso: 1.700–5.500 g
• Opzioni di lunghezza: 60, 80, 100, 120, 160 mm
• Classe d'isolamento: B
• Consigliato pilotaggio: driver a corrente costante (24 V)
• Tensione di isolamento: 500 V
• Resistenza di isolamento: 100 MΩ

Applicazioni e indicazioni di montaggio

• Applicazioni tipiche: automazione industriale, robotica, macchine CNC e apparecchiature automatiche
• Scegliere il modello in base alla coppia di mantenimento richiesta e alla lunghezza; verificare la compatibilità della corrente del driver (3–4 A)
• Utilizzare il driver a corrente costante raccomandato a 24 V per prestazioni stabili
• Fare riferimento ai disegni di installazione per dimensioni dell'albero, punti di montaggio e connettori durante l'integrazione

Documentazione inclusa

• Curve coppia–velocità per ogni modello per supportare la scelta
• Disegni di installazione e dimensionali (fori di fissaggio, dimensioni dell'albero)

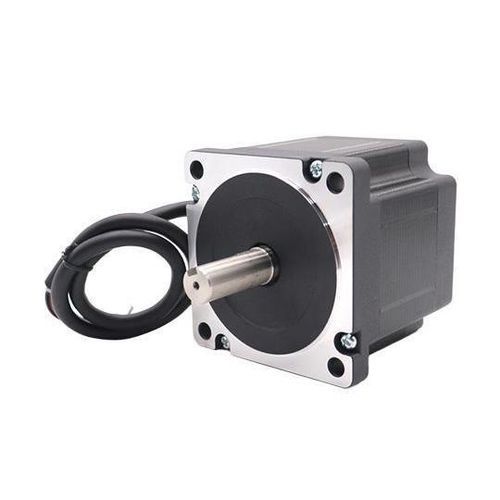

• Immagini del prodotto che mostrano il motore e i dettagli di montaggio
