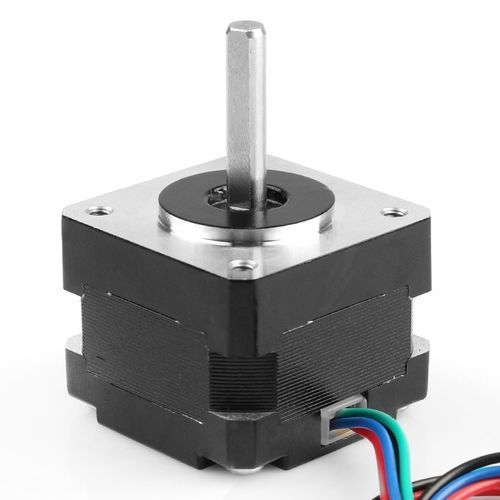

Motore passo-passo 35BYGH

passo-passo a 2 fasipasso-passo ibridobifase

Descrizione
Motore passo-passo bipolare a circuito aperto 35BYGH prodotto da Shanghai Siheng Motor Manufacturing Co., Ltd. La famiglia prodotti comprende 6 modelli (35BYGH220-0404 fino a 35BYGH236-1004). I datasheet tecnici includono curve coppia‑velocità, definizioni del cablaggio codificate a colori per le fasi A/B e le dimensioni di installazione per supportare la selezione e l'integrazione meccanica.

Caratteristiche principali

• Motore passo-passo ibrido bipolare in configurazione a circuito aperto
• Passo: 1,8°
• Progettato per pilotaggio a corrente costante
• Cablatura codificata a colori per l'identificazione semplice delle fasi (A/B)
• Disponibile in diverse lunghezze e varianti di coppia

Note

• Il produttore fornisce per ciascun modello le curve coppia‑velocità e i disegni di montaggio per facilitare la selezione.
• La classe di isolamento e le raccomandazioni di pilotaggio variano in base al modello; consultare le specifiche tecniche per i dettagli.

Caratteristiche / specifiche tecniche

• Serie modelli: 35BYGH (6 modelli: 35BYGH220-0404 fino a 35BYGH236-1004)
• Passo: 1,8°
• Tensione nominale: 2,7 V a 10 V (varia per modello)
• Corrente nominale: 0,4 A a 1,0 A (varia per modello)
• Coppia di mantenimento: 0,5 a 1,4 kg·cm (varia per modello)
• Lunghezza motore: 20 mm a 36 mm (varia per modello)
• Peso: circa 100 g a 180 g (varia per modello)
• Classe di isolamento: Classe B
• Pilotaggio consigliato: pilotaggio a corrente costante (24 V consigliati)
• Excitazione: 2 fasi
• Tensione di isolamento: 500 V
• Resistenza di isolamento: 100 Ω
