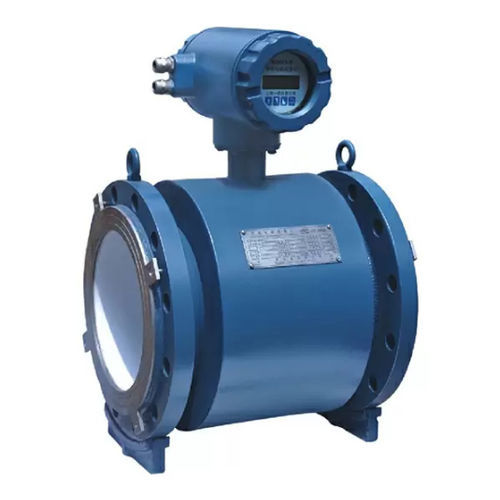

I misuratori di portata elettromagnetici della serie MAGYN effettuano le misure in base al principio della legge di Faraday sull'induzione elettromagnetica. Quando un liquido conduttore scorre in un campo magnetico e incide il flusso magnetico, nel conduttore si genera una forza elettromotrice indotta E, come segue:
E=kBDV
Dove,
B----------Densità di induzione magnetica
k-----------Instrument constant
V----------Velocità media nella sezione trasversale di un tubo misurato
D----------Diametro interno di un tubo misurato
Quando si misura la portata, il liquido conduttivo scorre a una velocità V perpendicolarmente attraverso un campo magnetico, che induce una tensione direttamente proporzionale alla velocità media. Il segnale di tensione indotto viene misurato su due o più poli immediatamente a contatto con il liquido, inviato a un convertitore attraverso il cavo e quindi intelligenziato prima di essere trasferito e visualizzato su un display LCD o convertito in un'uscita 4-20mA o 0-1kHz.
Caratteristiche e utilizzo
*Indipendenza: Quando la temperatura, la pressione, la viscosità e la densità del liquido misurato sono
fluido misurato, il flussimetro non viene influenzato.
*Facile manutenzione: Il tubo di misura è privo di parti in movimento e quindi di facile manutenzione.
*Ampia applicazione: Può misurare la conducibilità di liquidi, senza riferimento a fibre, solidi o materiali in sospensione contenuti nel liquido.
*Facile installazione: Per installare qualsiasi angolo è sufficiente che il tubo sia pieno di liquido. Il tubo dritto richiede 5D per il flusso superiore e 2D per il flusso inferiore
*Rapporto di riduzione: Il rapporto di turndown può raggiungere 1: 100
*Involucro: Per DN15-DN1200 è IP68
*Alta intelligenza: Display LCD retroilluminato in inglese/cinese, controllo delle impostazioni del menu,
---
