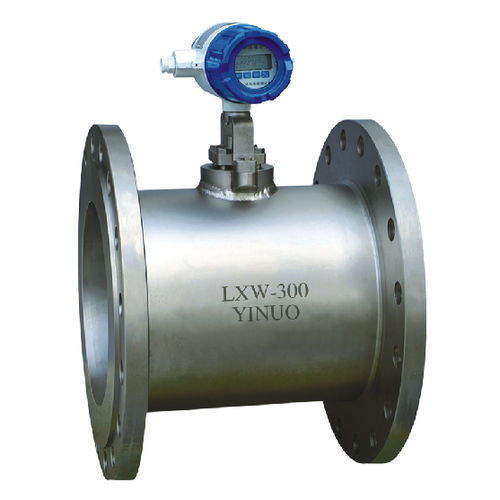

Misuratore di portata a vortice LXW

per liquidiper gas e vaporecon flangia

I misuratori di portata a vortice della serie LXW sono costruiti secondo il principio del vortice di Karman insieme al più recente trasmettitore digitale (tecnologia DSP). È ampiamente utilizzato per misurare il flusso di liquidi, gas e vapore nelle condutture chiuse, poiché il rilevamento originale è sigillato nel corpo di prova, non c'è contatto con il mezzo misurato, non c'è materiale di rivestimento né parti mobili, non necessita di manutenzione in loco ed è molto apprezzato dalla maggior parte degli utenti nei settori petrolifero, petrolchimico, trattamento delle acque e delle acque reflue, metallurgico, farmaceutico, termoelettrico, ecc. per il controllo dei processi e la gestione delle misure. Caratteristiche e dati tecnici principali *Struttura compatta *Nessuna parte mobile, lunga durata di servizio *Stabilità a lungo termine *Lo stesso sensore può misurare liquidi, gas e vapore *Con un numero di Reynold accettabile, il coefficiente del misuratore è libero dall'influenza della variazione di temperatura, pressione, viscosità e altro. *Segnale di uscita: corrente da 4~20mA (sistema a 2 fili) o uscita a impulsi standard (sistema a 3 fili) Comunicazione digitale Modbus RTU Principio Mettere un tamburo in verticale in una buretta e far scorrere del fluido lungo il tamburo, dai due lati del quale si formano, in rotazione, vortici regolari, chiamati via dei vortici di Karman. La frequenza di uscita della via dei vortici di Karman è legata alla velocità del fluido e al diametro del tamburo, che può essere descritta dalla seguente formula:
