Sistema di riferimento di rotta e di assetto leggero BDA450

Descrizione del prodotto

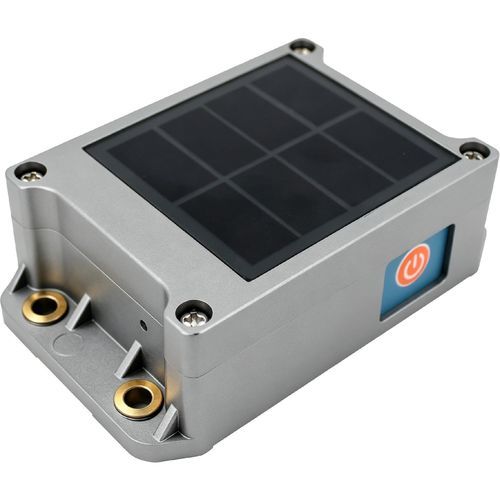

Il BDA450 è un sensore di assetto dinamico con uscita Bluetooth progettato per piattaforme industriali e mobili che richiedono dati di orientamento precisi e in tempo reale. Il dispositivo integra accelerometri triassiali, giroscopi triassiali, compensazione della temperatura e filtraggio di Kalman per fornire uscite stabili di rollio, beccheggio e imbardata, oltre ai dati grezzi di accelerazione e giroscopio. L'uscita Bluetooth 5.1 (BLE) con aggiornamento firmware BLE DFU consente la trasmissione wireless e gli aggiornamenti. L'unità supporta alimentazione solare o a batteria ed è alloggiata in un involucro in PPS con protezione IP67 per ambienti di campo severi.

Caratteristiche principali

• Basso rumore
• Uscita wireless Bluetooth 5.1 (BLE) con aggiornamento DFU
• Alimentazione solare / lunga durata batteria
• Misura dinamica 3D dell'assetto in tempo reale
• Frequenza di aggiornamento massima: 100 Hz
• Elevata stabilità di deriva e compensazione termica

Ambiti di applicazione

• Livellamento e controllo di veicoli da cantiere
• Monitoraggio di ponti e dighe
• Controllo del livellamento per strumenti di precisione
• Controllo dell'angolo per dispositivi medici
• Navigazione di assetto per unità di perforazione sotterranea
• Misura e allineamento della linea ferroviaria
• Misura di orientamento basata sull'inclinazione per macchinari
• Monitoraggio dell'inclinazione e della stabilità per apparecchiature geologiche

Dimensioni

• Dimensione scocca: L96 × W59.5 × H31 mm
• Dimensione installazione: L83 × W31 × H6 mm
• Montaggio: 4 × viti M5

Specifiche (tabella)
Modello: BDA450
Intervallo di misura: Roll ±180°, Pitch ±90°, Azimuth ±180° (valore iniziale all'accensione = 0°)
Assi misurati: X / Y / Z
Accuratezza statica Roll & Pitch (@25℃): ±0.05°
Accuratezza dinamica Roll & Pitch (rms @25℃): ±0.1°
Campo giroscopio: ±300°/s
Stabilità bias zero giroscopio (smussatura 10s): 8.5°/h
Random walk angolare giroscopio (Allan): 0.25°/sqrt(h)
Campo accelerometro: ±8 g
Stabilità bias accelerazione (media 10s): 0.1 mg
Instabilità bias accelerazione (Allan): 0.005 mg
Random walk velocità (Allan): 0.005 m/s/sqrt(h)
Coefficiente temperatura punto zero (-20~70℃): ±0.01°/℃
Coefficiente temperatura sensibilità (-20~70℃): ≤100 ppm/℃
Tempo di avvio: ≤3.5 s
Tempo di risposta: 0.01 s
Compatibilità elettromagnetica: Secondo EN61000 e GBT17626
Sensibilità ricezione: -96 dBm
Potenza di trasmissione: 8 dBm
Distanza di trasmissione Bluetooth: fino a 50 m (aperto, senza ostacoli)
Banda Bluetooth: 2405–2480 MHz (16 canali)
Tempo d'uso (batteria carica): ~20 giorni (25℃, 8 h di lavoro/giorno, 16 h standby)
Resistenza di isolamento: ≥100 MΩ
Resistenza agli urti: 100 g @ 11 ms triaxiale (mezza sinusoide)
Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
Grado di protezione: IP67
Materiale scocca: PPS plastica
Peso: ≤230 g (escl. cavo)

Caratteristiche tecniche

• Modello: BDA450
• Uscita: Bluetooth 5.1 (BLE), aggiornamento firmware BLE DFU
• Frequenza di aggiornamento: fino a 100 Hz
• Assi misurati: X/Y/Z — Roll/Pitch/Azimuth
• Accuratezza statica (Roll & Pitch @25℃): ±0.05°
• Accuratezza dinamica (Roll & Pitch rms @25℃): ±0.1°
• Giroscopio: ±300°/s; stabilità bias zero: 8.5°/h; ARW: 0.25°/sqrt(h)
• Accelerometro: ±8 g; stabilità bias: 0.1 mg; instabilità bias: 0.005 mg
• Coefficienti termici: zero ±0.01°/℃; sensibilità ≤100 ppm/℃
• Potenza TX Bluetooth: 8 dBm; sensibilità RX: -96 dBm; banda: 2405–2480 MHz
• Portata Bluetooth: fino a 50 m in campo aperto; linea di vista tipica ~40 m a seconda dell'ambiente
• Tempo di accensione ≤3.5 s; tempo di risposta 0.01 s; durata batteria ~20 giorni (tipico)
• Grado di protezione: IP67; isolamento ≥100 MΩ
• Urti / vibrazioni: 100 g @11 ms impatto; 10 grms 10–1000 Hz vibrazione
• Scocca: PPS plastica; Peso ≤230 g (escl. cavo)
• Dimensioni: Scocca L96×W59.5×H31 mm; Installazione L83×W31×H6 mm; Montaggio 4×viti M5
